Толщина стенок при CNC-обработке: Руководство по проектированию

Толщина стенок — это один из ключевых параметров при проектировании деталей для фрезерной обработки на станках с ЧПУ. Слишком тонкие стенки могут привести к вибрациям, деформациям и другим проблемам, затрудняющим точную и эффективную обработку. В этой статье мы подробно рассмотрим, почему важно учитывать толщину стенок, приведём рекомендуемые значения и советы по проектированию, а также поделимся примерами из практики.

Почему важно учитывать толщину стенок?

1. Деформация при обработке
   При фрезеровке тонких стенок сила резания может вызвать их прогиб, вибрацию или даже разрушение. Это снижает точность обработки и приводит к увеличению брака.
2. Потеря точности размеров
   Если стенка недостаточно жёсткая, точность обработки значительно ухудшается, особенно при многоосевой обработке или глубокой выборке.
3. Проблемы с качеством поверхности
   Тонкие, гибкие стенки часто дают неравномерную шероховатость поверхности. Это может повлиять на посадку других компонентов или вызвать необходимость дополнительной доработки.
4. Сложности при креплении заготовки
   Тонкостенные детали сложно надёжно закрепить в тисках или зажимах без риска деформации, особенно при серийной обработке.

Рекомендуемые минимальные значения толщины стенок

Ниже приведены рекомендуемые минимальные значения толщины стенок для различных материалов при фрезеровке и точении:

Важно: Эти значения являются ориентировочными. Конкретные значения могут зависеть от геометрии детали, размера заготовки и типа станка.

Рекомендации по проектированию

1. Следуйте соотношению “высота:толщина”

Оптимальное соотношение — не более 6:1. Например, если высота стенки 30 мм, её минимальная толщина должна быть не менее 5 мм. Нарушение этого правила повышает риск деформации и снижает жёсткость конструкции.

2. Закругляйте внутренние углы

Внутренние углы должны иметь радиус — желательно ≥0.5 мм. Это облегчит проход инструмента и снизит напряжения в углах.

3. Добавляйте рёбра жёсткости

Если по функционалу стенка должна быть тонкой, используйте рёбра жёсткости, чтобы избежать вибраций и деформаций.

4. Разбивайте сложные элементы

Тонкие, глубокие участки можно выполнять как отдельные детали, а затем соединять (например, с помощью винтов или сварки).

5. Учитывайте тип инструмента и подачу

Использование инструмента с малым радиусом, снижение скорости подачи и многопроходная обработка помогут сохранить геометрию тонких стенок.

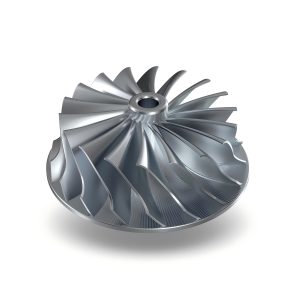

Обработка тонких стенок на практике

Иногда требуется обрабатывать участки с толщиной менее рекомендованных значений. В таких случаях BRICS применяет следующие меры:

• Использование специальных тисков с мягкими накладками;
• Обработка в два этапа: грубая с припуском и финишная после охлаждения;
• Вакуумные столы или вакуумные прихваты для хрупких пластиков;
• Редукция оборотов шпинделя и глубины реза для исключения вибраций;
• Промежуточный отжиг алюминиевых деталей, если в материале накапливаются внутренние напряжения.

Пример из производственной практики BRICS

К нам обратился клиент с проектом тонкостенного корпуса из алюминия 6061. Согласно чертежу, высота стенки составляла 45 мм, а толщина — всего 0.6 мм. После первого тестового фрезерования возникли проблемы: вибрации, деформация, отклонения по размерам более 0.3 мм.

Наши инженеры предложили оптимизации:

• Увеличить толщину стенок до 1.0 мм;
• Добавить рёбра жёсткости на внутренней стороне;
• Использовать нестандартный фиксатор с поддержкой стенки по всей высоте;
• Настроить станок на более медленные, но стабильные режимы обработки.
• В результате переработки деталь была успешно изготовлена в соответствии с чертежом и с высокой точностью, что позволило клиенту избежать перерасхода бюджета и задержек производства.

Заключение

Толщина стенок — это не просто геометрический параметр, а один из ключевых факторов успеха при проектировании деталей для ЧПУ-обработки. Он влияет на точность, стабильность, стоимость и качество конечного продукта.

Компания BRICS предлагает полный спектр услуг ЧПУ-обработки алюминия, стали, меди, пластика и других материалов, включая проектную консультацию, оптимизацию чертежей и быстрое изготовление. Если вы не уверены, какую толщину стенки заложить в своей детали — обратитесь к нам, и наши инженеры помогут вам выбрать оптимальное решение.

Свяжитесь с BRICS, чтобы получить техническую консультацию или коммерческое предложение по вашему проекту!
