Красота резания в замедленной съёмке: Когда фреза встречает металл

В устоявшемся представлении большинства мир промышленного производства часто окружён стереотипами: это область, состоящая из оглушительного грохота машин, разлетающихся повсюду раскалённых искр и холодных, тяжёлых стальных гигантов. Здесь, кажется, каждый уголок повествует о легендах о силе и эффективности, каждый процесс стремится к предельной точности и скорости. Запах машинного масла, смешанный с фактурой металла, очерчивает жёсткую и грубую промышленную картину — мощную, но лишённую тепла; точную, но утратившую изящество. Это укоренившееся восприятие заставляет нас привычно считать промышленное производство сугубо функциональной сферой, миром, почти не связанным с «красотой».

Однако, если мы сумеем выйти за рамки этого шаблона мышления, наделить себя проницательным «взглядом», способным замедлить ход времени в тысячи раз, и всмотримся в мгновения, скрытые за повседневным шумом, мы откроем для себя совершенно иной мир. В тот момент, когда острая кромка фрезы встречается с твёрдым металлом, этот, казалось бы, обычный процесс обработки в микроскопическом масштабе разворачивает удивительное физическое представление. Это мгновение, скрытое за быстрым ритмом производства, на самом деле является точным танцем, где сила и красота сливаются воедино, промышленной поэмой, написанной светом, теплом и движением.

Сегодня давайте вместе пройдём сквозь пелену видимости и с помощью уникальной перспективы замедленной съёмки заново откроем для себя захватывающую дух красоту резания в глубинах металлообработки. Это не только визуальный пир, но и новое познание самой сути промышленного производства — здесь переплетаются рациональность и чувственность, сосуществуют сила и изящество, встречаются наука и искусство. Давайте замедлим шаг и внимательно оценим этот давно забытый нами прекрасный новый мир.

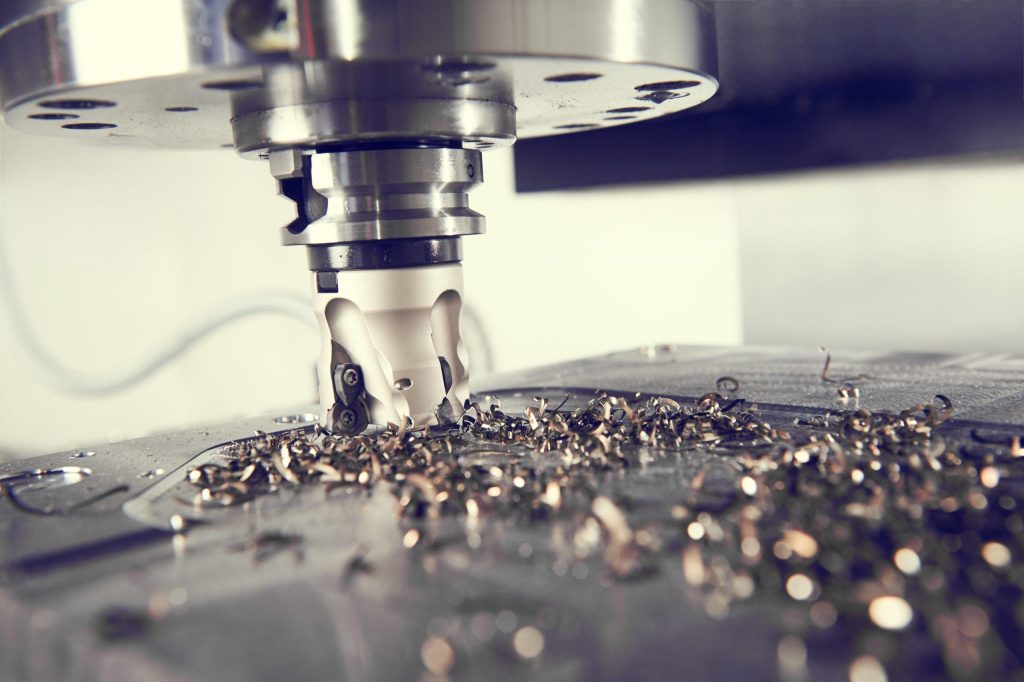

Глава 1: Танец силы — Формообразование и течение стружки

В обычных условиях наблюдения момент контакта быстро вращающейся фрезы (с линейной скоростью, достигающей сотен метров в секунду) с заготовкой происходит слишком быстро для человеческого глаза. Мы можем лишь косвенно воспринять этот интенсивный процесс высвобождения энергии по клубящемуся дыму и разлетающимся металлическим опилкам. Однако, когда с помощью высокоскоростной съёмки этот процесс замедляется в тысячи раз, мы получаем возможность отбросить хаос внешних проявлений и глубоко проникнуть в его внутреннюю, высокоупорядоченную динамическую сущность. Это кажущееся яростным взаимодействие на самом деле является строго контролируемым процессом деформации материала.

При анализе в замедленной съёмке режущая пластина из твёрдого сплава, отливающая металлическим блеском, производит не грубый удар или долбление. Напротив, она систематически внедряется в материал заготовки с заранее заданными, точными до микрона передним, задним углами и углом наклона. В микроскопической области контакта режущей кромки с материалом напряжение, испытываемое материалом, мгновенно превышает его предел текучести, вызывая управляемую деформацию сдвига. Этот процесс является наглядной демонстрацией принципов науки о материалах и механики деформируемого твёрдого тела.

Удаляемый материал не скалывается и не откалывается, а под действием механизма сдвигового скольжения формируется в непрерывную «текущую» стружку. Эта лента, несущая на себе значительную пластическую деформацию, с искажённой внутренней кристаллической решёткой и мерцающая блеском нового металла, называется «стружкой». Её форма является комплексным отражением и ключевым диагностическим показателем состояния всей системы резания.

Морфология стружки — одна из ключевых областей исследования в технологии обработки. При идеальных параметрах резания мы можем наблюдать:

Плавную спиральную сливную стружку: Обычно это признак рациональных параметров резания и хорошего отвода стружки, однако её пространственная форма должна контролироваться во избежание наматывания на инструмент.

Аккуратную стружку в форме «C» или «6»: Часто это результат успешного сочетания конструкции стружколома инструмента и параметров резания, что способствует упорядоченному удалению и автоматической очистке стружки.

Очаровательную цветовую окисную плёнку: Поверхность стружки нагревается из-за интенсивной пластической деформации и трения, образуя в воздухе оксидную плёнку различной толщины, которая благодаря интерференции света приобретает цвета от соломенно-жёлтого и сапфирово-синего до пурпурного. Это не только визуальный феномен, но и косвенное отражение управления теплом при резании.

За этой прекрасной картиной скрываются наши неустанные поиски совершенства в науке о точной обработке. Форма стружки, подобно «электрокардиограмме» процесса резания, наглядно раскрывает состояние системы. Стружка с хорошей морфологией — это результат синергетического действия множества факторов, что свидетельствует о:

Зрелости технологии режущего инструмента: Включая износостойкость и вязкость материала инструмента, надёжность технологии покрытий, а также ключевые геометрические углы (такие как передний угол, угол наклона главной режущей кромки, форма стружколома) были оптимизированы теорией и практикой для достижения оптимального баланса.

Точности технологических параметров: Скорость резания, подача и глубина резания — эти три элемента в идеальном сочетании совместно определяют механизм образования стружки, степень деформации и способ её удаления.

Стабильность станочной платформы: Жёсткость, динамическая точность и виброустойчивость оборудования составляют фундаментальную основу для стабильного и прецизионного съёма материала режущим инструментом в микромасштабе. Даже малейшая вибрация неизбежно отразится на морфологии стружки.

Таким образом, эстетика формообразования стружки служит наглядным маркером надёжности технологического процесса. Контролируемая форма стружки напрямую свидетельствует о стабильности обработки, максимальной стойкости инструмента и определяет целостность поверхности детали, включая такие параметры, как шероховатость, остаточные напряжения и состояние поверхностного слоя. Научный анализ стружки позволяет преобразовать процесс резания металла из эмпирической операции в прогнозируемую и оптимизируемую точную науку.

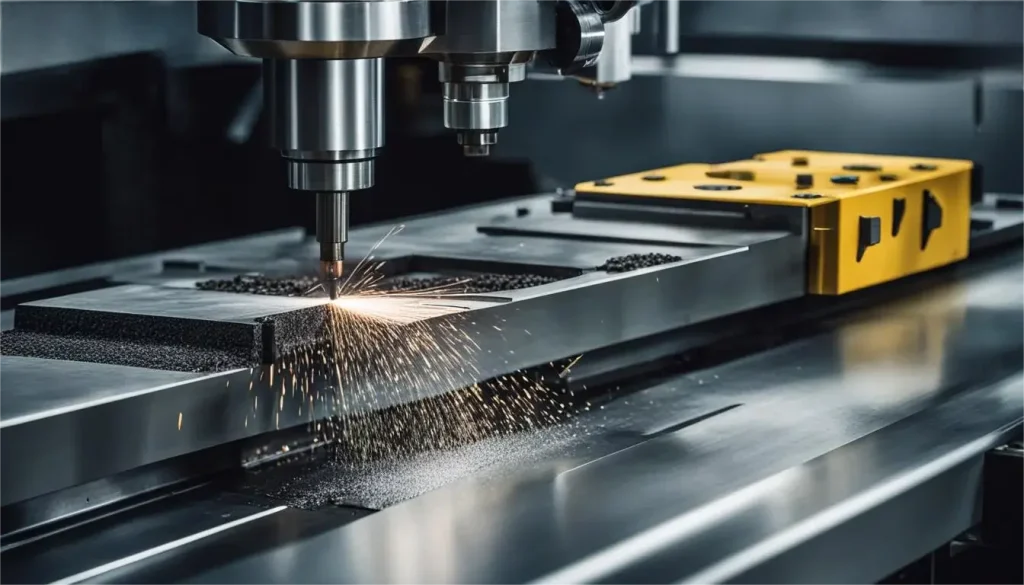

Глава 2: Поэзия искр — Преобразование света и тепла

Искрообразование при обработке металлов представляет собой характерный физический феномен, сущность которого в стандартных условиях наблюдения затруднена ввиду кратковременности явления. Применение высокоскоростной видеорегистрации, растягивающей процесс во временной шкале, даёт возможность детального изучения данного сложного физико-химического процесса, заключающего в себе трансформации энергии, фазовые переходы материала и реакции окисления.

С научной точки зрения, каждая искра по своей сути представляет собой событие высвобождения энергии в микромасштабе. В замедленной съёмке можно чётко наблюдать полный жизненный цикл этих раскалённых частиц: они обычно originate в зоне пластической деформации перед режущей кромкой, где локальное напряжение превышает предел прочности материала, приводя к отделению микроскопических fragments, или же являются частицами материала инструмента, отслоившимися due to трения. Эти мельчайшие частицы, получив достаточную кинетическую энергию, отделяются от основного тела и попадают в воздух в расплавленном состоянии.

Физический механизм образования искр в основном включает три ключевые стадии:

Выброс частиц: В зоне пластической деформации перед режущей кромкой локальное напряжение превышает предел прочности материала, что приводит к отделению микроскопических fragments.

Окисление и выделение тепла: Эти расплавленные металлические частицы с высокой удельной поверхностью вступают в интенсивную реакцию окисления с кислородом воздуха.

Затухание энергии: Путем излучения, конвекции и теплопроводности тепло рассеивается, и в конечном итоге завершается фазовый переход из расплавленного состояния в твёрдое.

Закономерность изменения цвета искр предоставляет важную термодинамическую информацию:

Ярко-белый: указывает на температуру частиц выше 1500°C, обычно соответствует высокой плотности энергии резания.

Оранжево-красный: отражает температурный диапазон примерно от 800°C до 1000°C, является типичным цветом окисления стальных материалов.

Тёмно-синий: свидетельствует о наличии специальных легирующих элементов или интерференционного эффекта в тонкой окисной плёнке.

С инженерной точки зрения, анализ характеристик искрового разряда служит эффективным диагностическим инструментом для мониторинга технологического процесса, позволяя оценивать:

Определение состава материала: Различные легирующие элементы создают характерные формы искр, например, у высокоуглеродистой стали искры сильно разветвлены, у нержавеющей стали искры короче и тёмно-красные.

Оценка теплового режима: Плотность и яркость искр могут косвенно отражать температурное состояние зоны резания.

Диагностика состояния инструмента: Аномальная форма искр (например, концентрированные выбросы) может предвещать износ или повреждение инструмента.

В концепции современной точной обработки мы, с одной стороны, признаём научную и эстетическую ценность явления искр, а с другой — делаем акцент на оптимизации технологии для максимизации энергоэффективности. Идеальное высокоскоростное резание должно стремиться к рациональному распределению тепла в процессе удаления материала, максимально сокращая неупорядоченную тепловую энергию, возникающую due to трения и пластической деформации. Мы достигаем этой цели с помощью следующих мер:

Оптимизация геометрических параметров инструмента для снижения сопротивления резанию.

Рациональный выбор технологии покрытий для снижения коэффициента трения.

Точный контроль параметров резания в соответствии со свойствами материала.

Применение эффективных технологий охлаждения для управления тепловым распределением.

Такое научное познание и активное управление процессом образования искр отражает наши неустанные стремления поднять процесс обработки от ремесленного опыта до уровня точной науки. Обеспечивая эффективность и качество обработки при одновременной оптимизации использования энергии — в этом заключается основная ценность современного производственного инжиниринга.

Глава 3: Свет поверхности — Рождение упорядоченной микротекстуры

Если образование стружки и разлетание искр представляют динамические физические явления в процессе обработки, то формирование конечной поверхности заготовки является статическим, измеримым результатом работы всей технологической системы. Когда режущая кромка фрезы под точным управлением ЧПУ скользит по заготовке, суть процесса заключается в управляемом удалении материала для создания новой поверхности с определёнными геометрическими характеристиками и состоянием поверхности.

В микроскопическом масштабе эта вновь образованная поверхность не является идеально абсолютно ровной, а состоит из серии периодических, с определёнными геометрическими характеристиками следов инструмента, наложенных друг на друга. Эта микротекстура, обычно называемая «поверхностной структурой», её топография, направление и однородность являются основными критериями для оценки качества обработки, заслуженно называясь «технологическим отпечатком пальца» точного производства.

Характеристики топографии поверхностной текстуры напрямую отражают состояние обработки:

Равномерные, регулярные следы инструмента: Данный признак свидетельствует о стабильном процессе резания, оптимальном планировании траектории и эффективном подавлении вибраций, являясь визуальным подтверждением сбалансированного состояния технологической системы.

Зеркальная чистота поверхности: Обычно это результат сочетания точного фрезерования и последующей отделочной обработки (например, шлифования, полирования). Основная задача заключается в использовании очень малых параметров резания, специальных траекторий инструмента и воздействия мелких абразивных частиц для снижения значений шероховатости поверхности (Ra, Rz) до очень низкого уровня, что приводит к зеркальному, а не диффузному отражению света.

Влияние качества поверхности на функциональность детали выходит далеко за рамки визуальной эстетики и напрямую связано с ключевыми характеристиками продукта и сроком его службы:

Точность посадки и герметичность: В местах прессовых, скользящих посадок или static уплотнений микроскопические пики и впадины поверхности напрямую влияют на фактическую площадь контакта и распределение давления. Равномерная поверхность с малой шероховатостью обеспечивает достижение проектного напряжённого состояния и герметичного контакта между сопрягаемыми деталями, предотвращая утечку среды или преждевременный износ.

Усталостная прочность и долговечность: Впадины микрорельефа поверхности являются потенциальными источниками концентрации напряжений, особенно при действии знакопеременных нагрузок, и могут стать очагами зарождения усталостных трещин. Высокое качество поверхности, достигаемое чистовой обработкой, может значительно ослабить этот эффект концентрации напряжений, эффективно продлевая срок службы детали при динамических нагрузках.

Трибологические свойства: В парах трения, где есть относительное движение (например, подшипники, направляющие), направление текстуры поверхности, уровень шероховатости и её способность удерживать смазку совместно определяют коэффициент трения, скорость износа и состояние смазки. Оптимизированная поверхностная структура способствует формированию стабильной масляной плёнки, снижает энергопотребление на трение и повышает износостойкость.

Таким образом, наше стремление к «свету поверхности» по сути является строгим обязательством перед функциональной надёжностью, долговечностью службы и стабильностью характеристик детали. Каждая поверхность, соответствующая техническим требованиям, представляет собой комплексную проверку наших технологических возможностей, точности оборудования, производительности инструмента и системы контроля качества на всех этапах. Это безмолвное доказательство того, что мы поставляем не просто деталь, соответствующую чертежным размерам, а функциональное изделие, обладающее превосходными внутренними качествами.

Глава 4: Источник красоты — Философия точного производства как системы

Когда мы с помощью замедленной съёмки анализируем каждое мгновение — от образования стружки и возникновения искр до формирования поверхности, нетрудно прийти к выводу: суть этих впечатляющих кадров — не художественный трюк, а наглядное воплощение высокой зрелости современной системы производственного инжиниринга. Каждый идеальный процесс резания является неизбежным результатом глубокой интеграции и синергетического взаимодействия трёх ключевых элементов: аппаратной платформы, технологии инструмента и технологических знаний.

1.Аппаратная основа: «Несущая система» из высокожёстких станков с ЧПУ

Станок, как мать производства, напрямую определяет потолок производственных возможностей. Под высокожёсткими станками с ЧПУ мы подразумеваем такие, которые при восприятии усилия резания, сил инерции и тепловых нагрузок способны максимально подавлять собственные упругие деформации, вибрации и тепловые смещения. «Неподвижная сцена» конкретно проявляется в:

Высокой динамической точности: Обеспечивает точное позиционирование сервосистемы даже на высоких скоростях подачи, достоверно воспроизводя проектную траекторию.

Превосходной стабильности: Благодаря оптимизированной механической конструкции (например, портального типа, коробка в коробке) и демпфирующим технологиям, снижает вибрации от резания до минимума, предотвращая их отпечаток на поверхности детали в виде вибрационных следов, гарантируя равномерность микротекстуры.

Управлении тепловым балансом: С помощью охлаждения шпинделя, компенсации предварительного нагрева шарико-винтовой передачи и рациональной конструкции теплоотвода контролируется тепловая деформация станка при длительной работе, обеспечивая долгосрочную стабильности точности обработки.

Это предварительное условие для осуществления любой точной обработки, физический фундамент, на котором рождается «красота».

2.Исполнительный элемент: Высокопроизводительный режущий инструмент как «Ключевое звено»

Инструмент является конечным звеном, непосредственно обменивающимся энергией с заготовкой. Прорыв в его производительности обусловлен прогрессом в материаловедении и поверхностном инжиниринге:

Материал основы: Твёрдый сплав с ультрамелкозернистой структурой обеспечивает исключительный баланс твёрдости, вязкости и износостойкости, позволяя сохранять целостность формы в условиях высоких температур и давлений при резании.

Технология покрытий: Процессы CVD (химическое осаждение из паровой фазы) или PVD (физическое осаждение из паровой фазы) наносят на поверхность инструмента микронное/нанометровое покрытие с высокой твёрдостью, низким коэффициентом трения и высокой химической стабильностью (например, TiAlN, AlCrN). Это покрытие значительно снижает трение и связанное с ним теплообразование, подавляет диффузионный износ, что является ключом к продлению срока службы инструмента и сохранению остроты режущей кромки.

Геометрическое проектирование: Оптимизированные для различных материалов и стратегий обработки (например, высокоскоростное резание, фрезерование с большой силой) передний угол, задний угол, форма стружечной канавки и конструкция стружколома совместно определяют направление силы резания, форму стружки и эффективность её удаления.

Инструмент — это непосредственный исполнитель, преобразующий кинетическую энергию станка и команды системы в ожидаемый эффект обработки.

3. Управляющее ядро: «Принимающий решения интеллект», воплощённый в системе технологических знаний

Самые совершенные аппаратные средства и инструменты не раскроют свой потенциал без грамотной технологической стратегии. Идеальная технология — это комплекс знаний, интегрирующий теоретические основы, практические данные и производственный опыт, дающий ответ на фундаментальный вопрос «как обрабатывать»:

Оптимизация параметров резания: На основе характеристик обрабатываемого материала (прочность, твёрдость, теплопроводность) осуществляется научный подбор и оптимизация скорости резания, подачи и глубины резания (три элемента резания) для нахождения оптимального баланса между производительностью обработки, стойкостью инструмента и качеством поверхности.

Планирование траектории инструмента: Посредством выбора оптимальной стратегии фрезерования (встречное/попутное), методов ввода-вывода инструмента и сглаживания траектории достигается контроль колебаний сил резания, минимизация деформации заготовки и обеспечение высокой эффективности съёма материала..

Полное моделирование и компенсация: Использование технологии цифровых двойников для механического и теплового моделирования процесса обработки в виртуальной среде, прогнозирования и компенсации возможных проблем деформации и вибрации для достижения «правильности с первого раза».

Следовательно, каждый вид «красоты», представленный в замедленной съёмке, является результатом работы этой строгой производственной системы. Это окончательная проверка нашей способности к интеграции технологий, управления процессом и решения проблем. Мы глубоко понимаем, что каждый физический процесс, происходящий в микроскопическом масштабе, напрямую связан с функциональностью, надёжностью и сроком службы вашего конечного продукта.

Мы стремимся раскрыть эту часто игнорируемую «скрытую красоту», чтобы передать ключевую идею: Истинное превосходство проистекает из глубокого понимания и точного контроля над каждой физической деталью производственного процесса. Именно в этом заключается основа создания долгосрочной ценности для наших клиентов.
