Пятиосевая обработка на станках с ЧПУ: Почему она позволяет производить более сложные медицинские приборы?

В условиях стремительного развития современных медицинских технологий сфера медицинских приборов переживает беспрецедентные глубокие преобразования. С распространением концепций точной медицины и персонализированной диагностики, а также с широким применением технологий малоинвазивной хирургии и роботизированных вспомогательных систем, современные медицинские приборы перешли от стандартизированных, серийных моделей производства к новому этапу высокой кастомизации, функциональной интеграции и структурной сложности. Будь то искусственные суставы, соответствующие уникальным характеристикам пациента, спинальные имплантаты, точные исполнительные механизмы хирургических роботов или микроструктуры костной интеграции в зубных имплантатах — все они предъявляют почти чрезмерные требования к производственным процессам: необходимо не только достичь сложных геометрических форм, но и гарантировать целостность биомеханических свойств, стабильность при длительной имплантации и функциональность при хирургических операциях.

Перед этими растущими техническими вызовами традиционные методы производства, такие как трехосевая обработка с ЧПУ, показали очевидные ограничения: неизбежное многократное закрепление приводит к накоплению погрешностей, обработка глубоких полостей и отрицательных углов чревата столкновениями, низкая эффективность формообразования сложных поверхностей — эти проблемы стали узким местом, сдерживающим инновационные разработки и повышение качества высококлассных медицинских приборов. В этом контексте технология пятиосевой обработки с ЧПУ возникла как решение, и благодаря своим превосходным возможностям многокоординатной синхронизации, высокоточной позиции и технологическому преимуществу «полное формование за одну установку» постепенно становится ключевым двигателем, выводящим производство медицинских приборов на новый уровень.

Будучи практиками и новаторами с многолетним опытом в области точного производства и передовой обработки, ООО «Интеллектуальная производственная технология Булайкес (Чжуншань)» давно уделяет пристальное внимание ключевой роли технологии пятиосевой обработки в медицинском производстве. Мы не только обладаем зрелой системой технологий пятиосевой обработки и богатым проектным опытом, но и стремимся к систематическому применению этой технологии в разработке и производстве высококлассных медицинских приборов, таких как ортопедические и стоматологические имплантаты, хирургические роботы, помогая клиентам достичь сквозного прорыва от концептуального дизайна до реализации продукта, обеспечивая прочную техническую поддержку для прогресса глобальной медицинской отрасли.

Технологическое ядро: Принципы точного производства на пятиосевых станках с ЧПУ

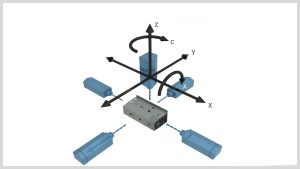

Чтобы глубоко понять, почему пятиосевая обработка с ЧПУ стала предпочтительным процессом для производства сложных медицинских приборов, необходимо начать с ее фундаментальных технологических принципов и кинематических характеристик. По сравнению с традиционной трехосевой обработкой, пятиосевые станки с ЧПУ добавляют две вращательные оси (обычно A, B или C) к трем линейным осям X, Y, Z, формируя полную систему с пятью степенями свободы. Такая конструкция позволяет обрабатывающему центру осуществлять точное позиционирование под любым углом в трехмерном пространстве, закладывая прочную основу для высокоточного изготовления сложных поверхностей.

С точки зрения конструкции оборудования, пятиосевые станки с ЧПУ в основном делятся на три типовые конфигурации: качающаяся конструкция ( cradle type ) осуществляет многоугловую обработку за счет двойного вращения заготовки и особенно подходит для мелких точных деталей; конструкция с поворотной головой ( head tilting ) выполняет корректировку угла за счет наклона режущего инструмента и специализируется на обработке крупных заготовок; а гибридная конструкция, сочетающая поворотный стол и наклонную голову, объединяет преимущества обоих, демонстрируя превосходную адаптивность при обработке сложных компонентов медицинских приборов. Каждая конструкция оптимизирована под определенные потребности обработки, предоставляя точные технологические решения для производства различных типов медицинских приборов.

В реальном процессе обработки технологические преимущества пятиосевых станков с ЧПУ fully раскрываются. Благодаря непрерывному согласованному движению инструмента и заготовки система способна постоянно поддерживать оптимальное положение резания. Эта способность к динамической регулировке приносит múltiples beneficios: во-первых, при обработке сложных поверхностей можно использовать более короткие инструменты, значительно повышая жесткость системы, уменьшая вибрации при обработке и обеспечивая точность на микронном уровне; во-вторых, благодаря функции интеллектуального избегания столкновений эффективно решаются традиционные проблемы обработки, такие как глубокие полости и области с отрицательными углами; в-третьих, оптимизированный угол резания не только улучшает качество поверхности, но и продлевает срок службы инструмента. Особенно стоит подчеркнуть, что пятиосевая обработка достигла технологического прорыва «полное формование за одну установку», что имеет решающее значение для производства медицинских приборов со строгими требованиями, поскольку позволяет избежать накопленной погрешности из-за многократного закрепления и гарантирует точность взаимного расположения различных характеристик сложного компонента.

В области производства медицинских приборов это технологическое преимущество преобразуется в ощутимые выгоды. Например, сложные анатомические поверхности и биомеханические характеристики искусственного сустава требуют чрезвычайно высокой степени соответствия формы, и пятиосевая обработка может обеспечить идеальное совпадение имплантата с костной структурой человека. Точно так же при производстве малоинвазивных хирургических инструментов сложные функциональные структуры на тонких длинных стержнях также требуют пятиосевой технологии для точной обработки. Именно эти уникальные технические особенности делают пятиосевую обработку с ЧПУ незаменимым ключевым процессом в современном производстве медицинских приборов.

Ключевые преимущества: Движущая сила революции в производстве медицинских приборов

Технология пятиосевой обработки с ЧПУ демонстрирует выдающуюся движущую силу в области производства медицинских приборов, и ее ключевые преимущества в основном проявляются в трех аспектах:

Революционный прорыв в геометрической сложности
Пятиосевая технология ЧПУ полностью преодолела ограничения традиционной обработки в плане геометрической сложности. Например, сложные биомеханические поверхности искусственного коленного сустава требуют точного воспроизведения анатомической структуры человека, и пятиосевая обработка посредством многокоординатной синхронизации может идеально реализовать обработку этих непрерывных гладких составных поверхностей, обеспечивая анатомическое соответствие имплантата костной структуре. При производстве спинальных имплантатов многоугловые фиксирующие винтовые отверстия и нестандартные соединительные структуры могут быть выполнены за одну пятиосевую операцию, что обеспечивает не только точность обработки на уровне 0.01 мм, но и общую надежность системы имплантатов. Кроме того, в области реконструкции после травм сложные контактные структуры персонализированных костных пластин, а также специальные конструкции резьбы и моделирование трабекулярной структуры в зубных имплантатах выигрывают от прорывных возможностей технологии пятиосевой обработки.

Превосходные показатели точности и стабильности
Пятиосевая обработка с ЧПУ устанавливает новые отраслевые стандарты в отношении точности обработки и стабильности. Реализуя концепцию процесса «полное формование за одну установку», пятиосевая обработка эффективно избегает погрешностей преобразования базирования, вызванных многократным закреплением, позволяя стабильно контролировать размерную точность компонентов медицинских приборов в пределах ±5 мкм. Что еще более важно, пятиосевая обработка позволяет использовать более короткие и жесткие инструменты в сочетании с постоянным поддержанием оптимального угла резания, что не только значительно повышает стабильность обрабатывающей системы, но и позволяет достичь шероховатости поверхности на медицинском уровне ниже Ra 0.4 мкм. Такой скачок в точности имеет решающее значение для имплантатов, находящихся в прямом контакте с тканями человека, поскольку обеспечивает как функциональность, так и минимальный риск повреждения тканей.

Скачкообразное повышение эффективности обработки
В плане эффективности обработки технология пятиосевых станков с ЧПУ совершила качественный скачок. Благодаря интеллектуальному планированию траектории инструмента и скоординированному multi-осевому движению, пятиосевая обработка позволяет интегрировать сложные операции, которые традиционно требовали нескольких устройств и многократного закрепления, в одну настройку. Конкретно, это повышение эффективности проявляется на трех уровнях: во-первых, за счет оптимизации траектории инструмента время холостого хода сокращается примерно на 60%; во-вторых, постоянное поддержание оптимальных условий резания увеличивает скорость съема материала на 40% и более; наконец, консолидация операций сокращает производственный цикл до 50%. Это революционное повышение эффективности не только ускоряет вывод продукта на рынок, но и делает возможным крупномасштабное персонализированное производство, обеспечивая прочную основу на стороне производства для эпохи точной медицины.

Эти преимущества технологии пятиосевой обработки с ЧПУ переопределяют стандарты качества и границы эффективности в производстве медицинских приборов, постоянно вливая инновационную энергию в отрасль.

Сферы применения: Практика точной обработки в медицине

Применение технологии пятиосевой обработки с ЧПУ в области производства медицинских приборов продолжает расширять свою глубину и широту, обеспечивая надежную техническую поддержку для производства различных видов точных медицинских приборов.

В области производства ортопедических имплантатов пятиосевая обработка с ЧПУ демонстрирует превосходные возможности. Например, бедренный компонент искусственного тазобедренного сустава не только требует точного воспроизведения сложных биомеханических поверхностей костной структуры человека, но и должен гарантировать идеальное совпадение с костной полостью. Посредством multi-осевой синхронизации пятиосевая обработка позволяет выполнить непрерывную обработку поверхности от шейки до стержня за одну операцию, обеспечивая анатомическое соответствие имплантата более 95%. При производстве спинальных имплантатов многоуровневая конструкция межтеловых кейджей и микрокриволинейные поверхности контакта с замыкательными пластинками требуют применения пятиосевой технологии для точного формования. Особенно в области реконструкции после травм обработка персонализированных костных пластин требует миллиметровой точности прилегания к костной поверхности, и пятиосевая технология, управляемая напрямую данными 3D-сканирования, позволяет эффективно изготавливать такие индивидуальные имплантаты.

Точное производство хирургических инструментов также выигрывает от технологии пятиосевой обработки. Тонкие длинные стержни малоинвазивных хирургических инструментов часто имеют сложные внутренние каналы и внешние features, и традиционные методы обработки с трудом гарантируют их соосность и целостность поверхности. Пятиосевая обработка с ЧПУ с помощью технологии динамического смещения позволяет выполнять точную обработку внутренних стенок трубок диаметром всего 3 мм, сохраняя при этом жесткость инструмента. Что касается исполнительных механизмов хирургических роботов, обработка сложных профилей силовых сенсорных структур и компонентов привода движения требует пятиосевой технологии для обеспечения точности сопряжения на микронном уровне. Стоит отметить, что пятиосевая обработка также позволяет непосредственно формовать микротекстуры на поверхности инструментов, такие как противоскользящие текстуры на губках хирургических зажимов, и эти микроскопические features оказывают важное влияние на эффективность хирургических операций.

В области стоматологической реабилитации технология пятиосевой обработки с ЧПУ способствует развитию персонализированной медицины. Конструкция резьбы имплантата должна учитывать не только первичную стабильность, но и способствовать остеоинтеграции, и пятиосевая обработка позволяет реализовать специальные конструкции резьбы с переменным шагом и переменной глубиной. Интегральная обработка абатментов является еще одним преимуществом пятиосевой технологии, поскольку биологические контуры участка, проходящего через десну, и функциональные анатомические формы окклюзионной поверхности требуют multi-осевой синхронизации для идеального представления. В последние годы минимально инвазивная реставрация препарированных зубов циркониевыми коронками также широко использует пятиосевую обработку, где точность краевой линии и однородность внутренней контактной поверхности достигают оптимальных стандартов для клинического использования.

Производство пресс-форм для сердечно-сосудистых интервенционных инструментов — еще одна важная область применения пятиосевой обработки с ЧПУ. Сложные системы каналов пресс-форм для баллонных катетеров требуют чрезвычайно высокого качества поверхности и точности размеров, и пятиосевая обработка позволяет достичь зеркального эффекта ниже Ra 0.2 мкм. Обработка микроструктур пресс-форм для лазерной резки стентов еще больше проверяет точность оборудования, и пятиосевая технология может стабильно выполнять обработку щелей шириной менее 0.1 мм. Особенно при производстве пресс-форм для стентов с лекарственным покрытием, микроструктуры массива ячеек для лекарств требуют строгой однородности, и стабильность пятиосевой обработки обеспечивает надежную гарантию для этого.

Кроме того, в области нейрохирургии — производство направляющих устройств для электродов глубокой стимуляции мозга; в офтальмологии — обработка микроструктур опорных колец искусственных хрусталиков; в пластической хирургии — формование сложных поверхностей пресс-форм для лицевых филлеров — пятиосевая технология ЧПУ играет незаменимую роль. По мере непрерывного развития медицинских технологий пятиосевая обработка, несомненно, проявит свою уникальную ценность в большем количестве областей производства медицинских приборов.

Проблемы и перспективы на будущее

Несмотря на значительные преимущества, широкое распространение технологии пятиосевой обработки с ЧПУ в области производства медицинских приборов сталкивается с некоторыми проблемами. Первой из них являются высокие первоначальные инвестиционные затраты — стоимость оборудования для пятиосевой обработки и сопутствующего программного обеспечения значительно превышает стоимость традиционного обрабатывающего оборудования. Во-вторых, высокий технологический порог требует привлечения профессиональных программистов САПР и инженеров-технологов, что предъявляет повышенные требования к накоплению технологий предприятия.

Однако эти вызовы не могут остановить развитие технологии пятиосевой обработки. В будущем технология пятиосевой обработки будет развиваться в направлении большей интеллектуализации и интеграции. В частности, сочетание с технологией аддитивного производства создаст новую модель гибридного производства «приблизительное формование 3D-печатью + чистовая обработка на пятиосевом станке с ЧПУ», открывая новые возможности для производства медицинских приборов.

Прогресс в программном обеспечении также будет способствовать популяризации технологии пятиосевой обработки. Появление нового поколения программного обеспечения САПР делает пятиосевое программирование более простым и интуитивно понятным, а функции автоматического обнаружения столкновений и оптимизации траектории инструмента значительно снижают технологический порог. В то же время, с развитием технологий онлайн-измерения и адаптивной обработки, точность и надежность пятиосевой обработки будут повышена.

Заключение

В области производства медицинских приборов, где требования к точности и надежности чрезмерны, технология пятиосевой обработки с ЧПУ полностью доказала свою выдающуюся ценность. Обеспечивая точность обработки на микронном уровне, идеально воспроизводя сложные биомеханические поверхности и гарантируя оптимальное соответствие имплантатов тканям человека, эта технология переопределяет стандарты производства высококлассных медицинских приборов. Пятиосевая обработка с ЧПУ не только преодолела ограничения традиционной обработки в плане геометрической сложности, но и, благодаря концепции процесса «полное формование за одну установку», открыла совершенно новые возможности для крупномасштабного производства персонализированных медицинских приборов.

Будучи инновационным лидером в области точного производства, ООО «Интеллектуальная производственная технология Булайкес (Чжуншань)» всегда находится на переднем крае технологического развития. Мы создали комплексную систему технологий пятиосевой обработки, охватывающую решения для точного производства полного спектра медицинских приборов, от ортопедических имплантатов и малоинвазивных хирургических инструментов до стоматологических реставраций. Благодаря постоянным технологическим инновациям и оптимизации процессов мы стремимся максимально раскрыть потенциал технологии пятиосевой обработки, предоставляя нашим партнерам в медицинской отрасли более передовую и надежную производственную поддержку.

Мы твердо верим, что с углубленным продвижением интеллектуального производства и созреванием гибридных технологий обработки, пятиосевая обработка с ЧПУ несомненно встретит более широкое пространство для применения. Особенно в таких передовых областях, как персонализированные медицинские приборы и точные компоненты хирургических роботов, эта технология продемонстрирует незаменимую ценность. ООО «Интеллектуальная производственная технология Булайкес (Чжуншань)» стремится к углублению сотрудничества с партнерами по глобальной медицинской отрасли для совместного изучения инновационных применений технологии пятиосевой обработки и содействия постоянному обновлению производственных процессов медицинских приборов.

Давайте объединим усилия, чтобы расширить возможности медицинских инноваций с помощью технологий точного производства и внести вклад в повышение уровня глобального медицинского обслуживания. Мы приглашаем отраслевых экспертов и партнеров посетить нас для обмена опытом и совместного обсуждения будущего развития и перспектив применения технологии пятиосевой обработки в производстве медицинских приборов.
