В быстро развивающейся современной промышленности технологии компьютерного числового программного управления (ЧПУ) стали основой производства точных деталей. С постоянным технологическим прогрессом, для удовлетворения разнообразных потребностей в обработке, станки с ЧПУ развились в различные типы — от традиционной 3-осевой до более совершенной 5-осевой обработки. Перед нами стоит множество вариантов выбора, и часто возникает вопрос: какую технологию обработки выбрать? В этой статье мы проведем углубленный анализ преимуществ и недостатков 3-осевой, 4-осевой и 5-осевой обработки, чтобы помочь вам принять обоснованное решение в соответствии с вашими конкретными потребностями.

I.  3-осевая обработка: фундаментальная и незаменимая производственная основа

Основные принципы 3-осевой обработки

3-осевая обработка на станках ЧПУ является наиболее базовой и широко применяемой формой числового управления, позволяя станку перемещаться по трем линейным осям: X (влево-вправо), Y (вперед-назад) и Z (вверх-вниз). Такая конфигурация позволяет выполнять большинство стандартных операций фрезерования, сверления и нарезания резьбы.
Основные преимущества 3-осевой обработки

1. Высокая экономическая эффективность

Первоначальные инвестиции в 3-осевые станки значительно ниже, чем в многоосевые оборудования — обычно всего 30-50% от стоимости 4-осевых или 5-осевых станков. Для малых и средних предприятий или стартапов с ограниченным бюджетом 3-осевые обрабатывающие центры представляют доступный вход в сферу точного производства.

2. Простота эксплуатации и программирования

Программирование 3-осевой обработки относительно простое, с гибкими возможностями модификации программ. Большинство CAM-систем предлагают полный набор стратегий 3-осевой обработки. Обучение операторов занимает короткий срок — обычно 2-4 недели для освоения базовых операций, что снижает затраты на рабочую силу.

3. Простота обслуживания

Простая механическая структура означает меньше точек возможных отказов и низкую стоимость регулярного технического обслуживания. Большинство механиков знакомы с процедурами обслуживания 3-осевых станков, а запасные части легче доступны.

4. Высокая стабильность обработки

Благодаря простому управлению движением, 3-осевая обработка демонстрирует исключительную стабильность при длительной работе, особенно подходя для массового производства однотипных деталей, таких как листовой металл или корпусные элементы.
Пример применения в отрасли: Производитель автомобильных компонентов использует 3-осевой обрабатывающий центр для производства кронштейнов двигателя с годовым объемом 150 000 единиц и коэффициентом использования оборудования более 85%, что демонстрирует превосходное соотношение цены и качества 3-осевой обработки при массовом производстве простых деталей.

Ограничения 3-осевой обработки

1. Ограниченная геометрическая сложность

Неспособность обрабатывать сложные криволинейные поверхности или детали, требующие многоугловой обработки. Некоторые особенности требуют многократной переустановки, что увеличивает риск накопления погрешностей и влияет на итоговую точность.

2. Ограничения производительности

3-осевая обработка сталкивается с определенными ограничениями производительности при работе с деталями, имеющими многочисленные поверхности. Поскольку за одну установку можно обработать только одну плоскость, сложные детали часто требуют многократного ручного вмешательства для перепозиционирования и переустановки. Эти повторяющиеся операции увеличивают общий цикл обработки и снижают производственную эффективность.

3. Ограничения качества поверхности

В области обработки сложных криволинейных поверхностей традиционная 3-осевая технология часто не может удовлетворить требования к высокой точности обработки поверхности. Из-за ограничений траектории инструмента, 3-осевая обработка на сложных геометрических формах может создавать неравномерные следы резания, что затрудняет поддержание одинаковой чистоты поверхности. Это техническое ограничение часто вынуждает производителей прибегать к дополнительным операциям ручной полировки.

II. 4-осевая обработка: идеальный баланс производительности и стоимости

Ключевые особенности 4-осевой обработки

4-осевая обработка добавляет к трем осям вращательную ось, обычно это ось A (вращение вокруг X) или ось B (вращение вокруг Y). Это позволяет заготовке вращаться в процессе обработки, делая возможной многостороннюю обработку без переустановки.

Выдающиеся преимущества 4-осевой обработки

1. Расширенные возможности обработки сложных форм

4-осевая технология обработки представляет собой идеальное решение для эффективной и точной обработки сложных деталей, особенно подходя для заготовок, требующих многосторонней обработки или имеющих круговые элементы. По сравнению с традиционными 3-осевыми станками, 4-осевая обработка, добавляя вращательное движение, позволяет идеально выполнять непрерывное контурное фрезерование таких сложных деталей, как кулачковые валы, шестерни и спиральные канавки, эффективно решая ограничения 3-осевых станков в изменении углов и непрерывном резании.

2. Сокращение количества переустановок, повышение производственной эффективности

4-осевая технология обработки позволяет выполнять четырехстороннюю обработку детали за одну установку, значительно повышая производственную эффективность и точность обработки. Типичные примеры применения показывают, что эта технология может сократить количество переустановок сложных деталей на 60-70%, значительно уменьшая непроизводительное время, особенно проявляя заметные преимущества в совокупной стоимости при массовом производстве. Например, один производитель точных приборов, используя 4-осевой обрабатывающий центр для производства оптических цилиндров, смог выполнить высокоточную обработку внутренних и внешних цилиндрических поверхностей, торцов и наклонных отверстий всего за одну установку, успешно сократив производственный цикл на 55% при одновременном повышении выхода годных изделий до 99,3%. Это инновационное применение не только оптимизировало производственный процесс, но и принесло предприятию значительную экономическую выгоду, в полной мере продемонстрировав выдающуюся ценность 4-осевой технологии обработки в области точного производства.

3. Повышение стабильности точности

Сокращение количества переустановок позволяет контролировать накопленную погрешность в пределах 0,02 мм, что примерно на 40% точнее, чем при многократных переустановках в 3-осевой обработке.

4. Умеренная стоимость модернизации

4-осевые станки обычно на 30-40% дороже аналогичных 3-осевых, но значительно дешевле 5-осевых систем, представляя хорошее соотношение цены и качества.

Технические сложности 4-осевой обработки

1. Увеличение сложности программирования

Требуется обработка синхронного движения вращательной и линейных осей, что значительно увеличивает сложность программирования в CAM-системах и обычно требует специального обучения.

2. Ограниченный диапазон обработки

Хотя и превосходит 3-осевую, все еще недостаточна для наиболее сложных аэрокосмических деталей или медицинских изделий.

3. Оптимизация параметров резания

После введения вращательного движения требуется повторная оптимизация скорости резания, подачи и других параметров для поддержания качества поверхности.

III.5-осевая обработка: вершина высокоточной обработки

Технические принципы 5-осевой обработки

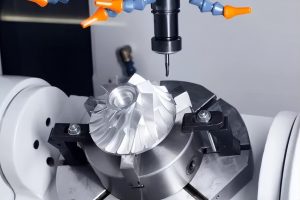

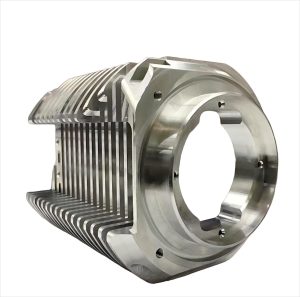

5-осевые станки ЧПУ одновременно управляют движением трех линейных и двух вращательных осей, позволяя инструменту подходить к заготовке под любым углом. В зависимости от конфигурации вращательных осей, существуют три основные структуры: двойной поворотный стол, поворотный стол с наклонной головкой и двойная наклонная головка.

Прорывные преимущества 5-осевой обработки

1. Единая обработка сложных геометрических форм

5-осевая технология обработки, благодаря своей исключительной гибкости и точности, стала идеальным выбором для изготовления деталей со сложными криволинейными поверхностями. Эта технология особенно подходит для авиационных конструкционных элементов, медицинских имплантатов и других высокоценных деталей, требующих многосторонней обработки за одну установку, способная идеально соответствовать строгим требованиям к сложным деталям с множеством особенностей и высокоточным разработкам, реализуя геометрические формы, недостижимые традиционными методами.

2. Скачок в производительности обработки

В области высокотехнологичного производства 5-осевая технология обработки революционным образом меняет традиционные производственные модели. Обеспечивая обработку пяти поверхностей за одну установку, в сочетании с оптимальным планированием траектории инструмента и стратегиями непрерывной обработки, 5-осевая технология успешно выводит эффективность обработки сложных компонентов на новый уровень. Реальные примеры показывают, что по сравнению с традиционными 3-осевыми методами, 5-осевая обработка может сократить время обработки более чем на 70%, одновременно значительно повышая точность и качество поверхности.

3. Превосходное качество поверхности

Постоянное поддержание оптимального угла резания инструмента позволяет достигать шероховатости поверхности Ra0,2 мкм и менее, сокращая последующие операции полировки и значительно уменьшая производственный цикл и себестоимость.

4. Обработка элементов с высоким соотношением глубины к ширине

В области точного производства 5-осевая технология обработки, благодаря своей гибкости и высокой точности, стала идеальным выбором для обработки таких сложных элементов, как глубокие полости и узкие канавки. Благодаря многоугловому синхронному резанию, 5-осевые станки могут использовать более короткие инструменты для выполнения задач обработки, недостижимых традиционными методами, значительно уменьшая вылет инструмента, эффективно избегая проблем вибрации и деформации в процессе обработки, повышая точность размеров.

5. Сокращение необходимости в специальной оснастке

5-осевая многоугловая технология обработки, благодаря своей гибкой пространственной подвижности, значительно снижает зависимость от сложной оснастки, характерную для традиционной обработки. Эта технология позволяет выполнять многостороннюю обработку детали за одну установку, избегая трудоемкого процесса частой смены оснастки, сокращая время подготовки технологии более чем на 40%.

Практические сложности внедрения 5-осевой обработки

1. Высокие первоначальные инвестиции

Стоимость высококлассных 5-осевых станков может в 3-5 раз превышать стоимость аналогичных 3-осевых, а с учетом сопутствующего программного обеспечения и обучения, общие инвестиции становятся весьма значительными.

2. Потребность в квалифицированных кадрах

Требуются специалисты, одновременно разбирающиеся в механике, ЧПУ и CAD/CAM, зарплата которых на 50-100% выше, чем у обычных операторов.

3. Высокая сложность обслуживания

Для поддержания точности требуется регулярная проверка и компенсация точности 5-осевой синхронизации, стоимость обслуживания примерно в 2-3 раза выше, чем для 3-осевых станков.

4. Требования к программированию и моделированию

Необходимо использование продвинутых CAM-систем и проведение полного моделирования процесса обработки, время подготовки программы может в несколько раз превышать время фактической обработки.

IV. Комплексный сравнительный анализ и рекомендации по выбору

cравнительная таблица технических параметров

Ключевые факторы выбора

1. Оценка сложности деталей

• Простые призматические детали: достаточно 3-осевой
• Цилиндрические или многосторонние элементы: предпочтительна 4-осевая
• Сложные криволинейные поверхности/аэрокосмические детали: необходима 5-осевая

2. Учет объема производства

• Массовое производство стандартных деталей: выше эффективность 3-осевой
• Средне- и малосерийное разнообразие: лучше гибкость 4-осевой
• Прототипы/мелкосерийное производство высокоценных изделий: оптимальна 5-осевая

Заключение: оптимальное решение соответствует бизнес-потребностям

3-осевая, 4-осевая и 5-осевая технологии обработки каждая занимают свою уникальную нишу. 3-осевая обработка остается идеальным выбором для большинства стандартных применений благодаря своей надежности и экономичности; 4-осевая обработка обеспечивает превосходный баланс между сложностью и стоимостью; а 5-осевая технология предлагает решения для самых требовательных задач высокоточной обработки.

Разумные инвесторы не должны просто гнаться за технологической продвинутостью, а должны выбирать оборудование, которое лучше всего способствует росту их бизнеса, основываясь на текущей структуре продукции, планах развития и доступных ресурсах. С развитием технологий цифрового производства в будущем могут появиться более гибкие многоосевые решения, но понимание основных преимуществ и недостатков этих базовых технологий всегда будет ключом к принятию правильных решений.
