Токарный станок vs. Фрезерный станок: Что выбрать для тел вращения?

В обширной области точного машиностроения выбор наиболее подходящего оборудования для обработки конкретной детали часто является ключевым первым шагом, определяющим успех всего проекта. Когда инженеры и руководители закупок сталкиваются с типичными деталями вращения (такими как приводные валы, втулки подшипников, соединительные фланцы и т.д.), они часто оказываются перед основным техническим выбором: выбрать ли специализированный токарный станок или использовать более универсальный фрезерный станок? Этот кажущийся простым выбор на самом деле затрагивает множество аспектов и напрямую влияет на конечную точность детали, эффективность серийного производства и, что крайне важно, на общую себестоимость.

Являясь ООО «Интеллектуальная производственная технология Булайкес (Чжуншань)», мы на протяжении многих лет работаем в сфере точного машиностроения, накопили богатые знания в области технологий и практический опыт и всегда стремимся предоставлять каждому клиенту самые профессиональные, надежные производственные решения и всестороннюю техническую поддержку. В этой статье мы глубоко проанализируем фундаментальные различия и границы возможностей токарных и фрезерных станков при обработке деталей вращения, надеясь предоставить вам ясную основу для принятия решений и помочь сделать самый обоснованный и экономически эффективный технический выбор.

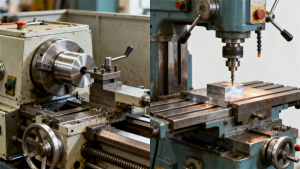

I. Понимание ключевых различий: Принципиальная разница в принципе работы

В процессе принятия решения о выборе между токарным и фрезерным станком в точном машиностроении следует руководствоваться не тем, какое оборудование более современное, а исключительно тем, насколько его физический принцип работы соответствует геометрическим характеристикам детали. Чтобы сделать наиболее обоснованный и экономичный выбор, необходимо понять фундаментальное, кинематическое различие между ними — а именно, «что движется и как».

1. Токарный станок: Заготовка вращается, резец неподвижен — Создатель вращающегося мира

Конструктивная философия токарного станка с момента его появления была неразрывно связана с ключевой концепцией «вращения». Это специализированное оборудование, рожденное для создания и оптимизации тел вращения, и его режим работы демонстрирует предельную концентрацию на обработке осесимметричных форм.

Основной принцип работы: При токарной обработке заготовка является активным движущимся объектом. Она надежно закрепляется в патроне шпинделя или в центрах и приводится во вращение шпиндельной системой вокруг своей собственной центральной оси (Z-ось) с высокой скоростью и непрерывностью. В противоположность этому, режущий инструмент находится в «относительно неподвижном» состоянии. Он устанавливается на суппорте, сам не вращается, а по команде ЧПУ (CNC) или через маховик выполняет точное движение по прямой или кривой вдоль двух основных направлений: параллельно оси заготовки (движение по Z) и перпендикулярно ей (движение по X). Комбинация «вращение заготовки + подача инструмента» позволяет обрабатывать наружные цилиндрические поверхности, внутренние отверстия, торцы, конические поверхности, а также нарезать резьбу на вращающейся заготовке.

Суть основного действия: «Точение»: Точение — это процесс непрерывной резки. На протяжении всей обработки режущая кромка инструмента находится в постоянном или почти постоянном контакте с поверхностью вращающейся заготовки, благодаря чему материал удаляется плавно и равномерно. Эта непрерывность дает множество преимуществ: устойчивость силы резания, равномерное распределение тепла, плавное удаление стружки, что в итоге позволяет эффективно формировать осесимметричные профили с высокой степенью круглости, цилиндричности и чистоты поверхности, такие как точные цилиндры,精密 Резьбы, гладкие конусы и сложные криволинейные поверхности.

Наглядная аналогия: Способ работы токарного станка удивительно похож на традиционное гончарное дело. На гончарном круге глиняная заготовка (деталь) быстро вращается в центре, в то время как руки и инструменты гончара (резец) остаются относительно неподвижными, формируя форму заготовки путем приложения различного давления и изменения угла (траектория инструмента). Весь процесс плавный и непрерывный, а симметрия и точность конечного результата полностью зависят от стабильности вращения и тонкости управления «инструментом».

2. Фрезерный станок: Инструмент вращается, заготовка неподвижна — Скульптор многомерного пространства

В полной противоположности философии токарного станка, фрезерный станок воплощает логику «вычитающего скульптурирования». С помощью вращающегося режущего инструмента, движущегося в нескольких измерениях над неподвижной заготовкой, он локально и дискретно удаляет материал, придавая ему практически любую геометрическую форму.

Основной принцип работы: При фрезеровании инструмент является активным движущимся объектом. Фреза устанавливается на высокоскоростной шпиндель и сама совершает быстрое вращение, создавая режущую силу. В то время как заготовка закреплена на столе, находясь в пассивном состоянии. Стол, под точным управлением ЧПУ, перемещает заготовку вдоль трех линейных осей — X (влево-вправо), Y (вперед-назад), Z (вверх-вниз) — а на многоосевых обрабатывающих центрах заготовка может также вращаться вокруг этих линейных осей (оси A, B, C), что позволяет осуществлять сложную обработку под разными углами. Эта модель «вращение инструмента + движение заготовки» позволяет вращающейся фрезе достигать любой области заготовки, требующей обработки.

Суть основного действия: «Фрезерование»: Фрезерование — это типичный процесс прерывистой резки. Многолезвийную фрезу можно представить как быстро вращающееся колесо с множеством маленьких молоточков, где каждый зубчик в момент врезания в материал заготовки и выхода из него выполняет крошечное, независимое режущее действие. Такой способ «отсечения материала по кусочкам» делает его inherently подходящим для обработки не тел вращения, например: плоских поверхностей, точных уступов, закрытых или открытых полостей, канавок различной формы (таких как шпоночные пазы), сверления отверстий, а также чрезвычайно сложных трехмерных произвольных поверхностей.

Наглядная аналогия: Способ работы фрезерного станка больше напоминает современного резчика по дереву, использующего многофункциональный гравировальный станок. Деревянная заготовка (деталь) прочно закреплена на рабочем столе, в то время как различные вращающиеся резцы (фреза), управляемые резчиком, движутся над ней. Путем точного управления траекторией движения резцов в направлениях X, Y, Z (программа ЧПУ) резчик может резать, вырезать узоры, делать пазы в любом месте дерева, создавая формы от простых плоскостей до сложных рельефов. Каждый рез локальный и дискретный, и в конечном итоге цель форма достигается комбинацией бесчисленных таких микроскопических резов.

Итог по ключевым различиям

С фундаментальной, кинематической точки зрения, ключевые различия между токарным и фрезерным станком можно свести к следующему:

Это фундаментальное различие определяет границы их соответствующих возможностей. Токарный станок — это оборудование, рожденное для вращения, а фрезерный станок — для контуров и плоскостей. Поняв это, мы можем ясно осознать, почему при обработке типичной детали вращения токарный станок часто является более естественным и эффективным выбором.

II. Определение детали вращения и типичные сценарии применения

Прежде чем выставить токарный и фрезерный станок на ринг противостояния, мы должны сначала четко определить главного героя нашего обсуждения — «деталь вращения». Эта концепция является краеугольным камнем всего последующего анализа и принятия решений; понимание ее сути и объема — предпосылка для правильного выбора технологии.

1. Что такое деталь вращения? От геометрического понятия к инженерной реальности

Геометрическое определение: В математике тело вращения — это трехмерная объемная фигура, образованная вращением двумерной плоской фигуры (например, прямоугольника, трапеции, круга или кривой) вокруг неподвижной прямой (называемой осью вращения), лежащей в той же плоскости, на 360 градусов. Классическими примерами являются цилиндр, конус, шар и тор.

Инженерное применение: В области машиностроения мы расширяем и конкретизируем это геометрическое понятие. Деталь вращения относится к механическим компонентам, вся структура или основные функциональные характеристики которых имеют общую ось вращения. Это означает, что наружные цилиндрические поверхности, внутренние отверстия, торцы, конические поверхности и другие ключевые геометрические характеристики детали распределены симметрично или приблизительно симметрично вокруг одной и той же центральной оси. Эта невидимая «ось» является основной базой детали в процессе проектирования и изготовления.

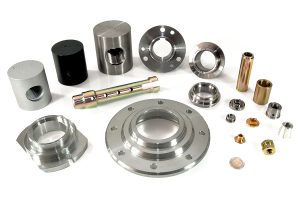

2. Типичные примеры: Вездесущая вращающаяся основа

Детали вращения формируют кинематический и передаточный скелет промышленного оборудования, их можно найти практически в любой механической системе. Вот несколько типичных примеров, распространенных across различных отраслей промышленности:

Приводной вал — «хребет» различных механических передач (от автомобильных коробок передач до промышленных редукторов), его основная функция заключается в передаче крутящего момента и движения. Все его шейки и буртики должны обладать высокой соосностью, что обеспечивает плавность передачи и длительный срок службы подшипников.

Ходовой винт (Шпиндель): Ключевой элемент, точно преобразующий вращательное движение в линейное, широко используется в станках с ЧПУ, прецизионных позиционирующих столах. Точность его резьбы и круглость шеек напрямую определяют точность позиционирования и повторяемость всей системы.

Поршень: Будучи одним из «сердечных» компонентов двигателей и гидравлических систем, он совершает высокоскоростное возвратно-поступательное движение в цилиндре. Точность размера его внешнего диаметра, цилиндричность и форма канавок для колец играют решающую роль в герметичности, эффективности и энергопотреблении.

Втулка/Корпус подшипника: Используется для поддержки и позиционирования качения или скольжения подшипников, является основой для создания вращающейся опоры. Его внутреннее отверстие — это прямой интерфейс сопряжения с внешним кольцом подшипника; его круглость, цилиндричность и точность размеров напрямую влияют на зазор, шум и срок службы подшипника.

Заготовка шестерни: Перед тем как перейти к нарезанию зубьев (например, зубофрезерованием, зубодолблением), необходимо сначала путем точения получить почти идеальную «заготовку» — то есть тело вращения с высокоточным внешним диаметром, базовым торцом и внутренним отверстием. Точность этой заготовки является основой для последующего изготовления высококачественной шестерни.

Соединительный фланец: Выступает в роли «соединителя» в трубопроводных системах и соединениях валов. Хотя это дискообразная деталь, ее ключевое требование заключается в следующем: внутреннее отверстие/выточка для соединения с трубой или валом должны быть соосны оси, а монтажный торец должен быть строго перпендикулярен оси, чтобы обеспечить герметичность и соосность соединения.

3. Ключевые требования к обработке: «Железные правила» качества для деталей вращения

Учитывая ключевую роль, которую детали вращения играют в динамических системах, они предъявляют ряд общих и бескомпромиссных ключевых требований к качеству обработки. Эти требования напрямую определяют функциональность и надежность детали.

Высокая точность наружных и внутренних диаметров — это основа для реализации зазорной, натяжной или переходной посадки. Строгие допуски на диаметры являются «универсальным языком» механической сборки, гарантируя предопределенное состояние сопряжения детали с подшипниками, уплотнениями, втулками и другими компонентами.

Превосходная цилиндричность и круглость: Эти два допуска формы и расположения являются ключевыми показателями «степени совершенства вращения». Круглость гарантирует, что поперечное сечение является идеально круглым, предотвращая вибрации при высокоскоростном вращении; Цилиндричность гарантирует постоянство формы в осевом направлении, предотвращая конусность или бочкообразность, обеспечивая равномерный контакт с сопрягаемой деталью и уменьшая аномальный износ.

Гладкая чистота поверхности: Гладкая обработанная поверхность не только снижает коэффициент трения при движении, уменьшая потери мощности и тепловыделение, но и значительно повышает усталостную прочность детали (уменьшая концентрацию микродефектов) и коррозионную стойкость (уменьшая точки закрепления коррозионных агентов).

Эффективное точение торцов, прорезание канавок и нарезание резьбы: Полноценная деталь вращения редко представляет собой просто гладкий вал или отверстие. Обычно также требуется обработка высокоточных торцов для осевой фиксации, канавок для установки уплотнительных колец, а также резьбы для соединений. Идеальная производственная технология подразумевает, что эти вспомогательные элементы могут быть выполнены эффективно и с высокой точностью за одну установку вместе с основными элементами (наружная/внутренняя поверхность), гарантируя их взаимное расположение (например, перпендикулярность, соосность).

Определив понятие детали вращения, ее примеры и строгие требования к обработке, мы получили четкий критерий для оценки преимуществ и недостатков технологий обработки. Теперь мы можем с этим конкретным «списком требований» перейти к сути и объективно рассмотреть, кто же лучше справится с этим набором задач — токарный или фрезерный станок.

III. Анализ противостояния: Почему токарный станок является предпочтительным выбором для деталей вращения?

Для деталей вращения, соответствующих определению, ответ однозначен: Токарный станок является бесспорно более предпочтительным выбором. Вот почему:

1.Идеальное сочетание точности и эффективности

«Домашнее преимущество» токарного станка: Вся механическая конструкция токарного станка — от станины и шпинделя до револьверной головки — оптимизирована для решения ключевой задачи: вращения заготовки и линейного движения инструмента. При обработке тел вращения токарный станок обеспечивает «многооперационную обработку за одну установку». Например, один приводной вал без изменения базирования может последовательно пройти обработку правого торца, сверление центрового отверстия, черновое и чистовое обтачивание наружной поверхности, прорезание выходной канавки для резьбонарезного инструмента и нарезание резьбы. Это минимизирует накопительную погрешность, возникающую при многократной переустановке заготовки, тем самым гарантируя высокую соосность, круглость и перпендикулярность торцов между обработанными поверхностями.

«Гостевое недостаток» фрезерного станка: При использовании фрезерного станка для обработки цилиндрической поверхности процесс становится крайне громоздким. Сначала необходимо закрепить квадратную заготовку, затем применить концевое фрезерование с круговой подачей стола (или используя функцию спиральной интерполяции ЧПУ). По своей сути этот процесс заключается в аппроксимации идеальной цилиндрической поверхности с помощью вращающегося инструмента. Он имеет несколько врожденных недостатков:

Крайне низкая эффективность: Материал удаляется слой за слоем, маленькими кусочками, словно «муравьи, грызущие кость»; скорость съема материала значительно ниже, чем при непрерывном точении.

Качество поверхности: Прерывистое резание оставляет микроскопические, волнистые следы от инструмента; чистота поверхности обычно уступает точению. Для достижения сопоставимой чистоты требуется меньший шаг и большее время обработки.

Проблемы с точностью: Поскольку форма аппроксимируется множеством точек, ее истинная круглость и цилиндричность теоретически уступают точению. Кроме того, длительное прерывистое резание может вызвать вибрацию инструмента и заготовки, что дополнительно ухудшает точность.

2.Глубокий учет экономичности

Производственные решения должны учитывать стоимость.

Токарный станок: Для деталей вращения токарный станок является специализированным оборудованием. Специализация обеспечивает максимальную эффективность. Более короткий цикл обработки означает более низкую стоимость единицы продукции в пересчете на время, меньшее время занятия станка и более низкое энергопотребление. С точки зрения жизненного цикла, это высокоэкономичный выбор.

Фрезерный станок: Фрезерный станок — это универсальное оборудование, мощное и способное обрабатывать различные сложные формы. Но, как говорится, «палить из пушек по воробьям» — использовать дорогой пятиосевой фрезерный станок для обработки простой втулки не только сложнее в программировании, но и норма амортизации оборудования и почасовая ставка обработки обычно выше, чем у токарного станка, что приводит к значительному увеличению общей себестоимости производства. Это несоответствие ресурсов и расточительство.

3.Внутренние преимущества технологической стабильности

В процессе точения заготовка непрерывно вращается, контакт между инструментом и заготовкой является непрерывным и плавным, силы резания и теплоотвод относительно стабильны. Эта стабильность очень способствует обеспечению постоянства размеров деталей в серийном производстве и продлению срока службы инструмента.

При фрезеровании тел вращения каждый вход и выход зуба фрезы в материал заготовки представляет собой удар, при этом сила резания изменяется циклически. Такой режим прерывистого резания способствует ускоренному износу инструмента, даже выкрашиванию пластин, а также может вызвать вибрацию технологической системы (станок — инструмент — заготовка), что негативно влияет на стабильность процесса обработки и качество поверхности детали.

Вывод: Для деталей вращения без дополнительных сложных элементов выбор токарного станка не просто правилен, но и неизбежен. Он позволяет с более низкой себестоимостью достичь более высокой точности, лучшего качества поверхности и стабильного серийного производства.

IV. Исключения и синтез: Решения, выходящие за рамки простого точения

Мир механического проектирования разнообразен и не всегда черно-белый. Хотя чисто тела вращения — это абсолютная вотчина токарного станка, в современной инженерии мы чаще сталкиваемся с «гибридными» деталями — они имеют основу в виде тела вращения, но интегрируют в себя различные несимметричные сложные элементы. Когда на детали появляется шпоночный паз, набор эксцентричных отверстий или боковая лыска, это сигнал для вступления в игру фрезерной обработки, что означает необходимость перехода от выбора «или-или» к решению «как совместить».

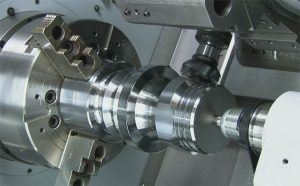

1. Токарно-фрезерная обработка: Воплощение технологической интеграции

Токарно-фрезерные обрабатывающие центры являются современным решением для изготовления сложных деталей. Это не просто механическое сочетание токарного и фрезерного станков, а высокоинтегрированная инженерная разработка, которая объединяет в одном устройстве токарный шпиндель и фрезерную головку. Благодаря этому реализуется концентрированное многооперационное производство с использованием различных методов обработки: точения, фрезерования, сверления, нарезания резьбы, растачивания.

Ключевое определение и ценность: Основная суть технологии токарно-фрезерной обработки заключается в «полной обработке за одну установку». После первоначальной установки заготовка не требует перемещения на другие станки; все токарные и фрезерные элементы могут быть обработаны на этом одном гибридном центре. Это коренным образом меняет традиционную модель производства с множеством операций и станков.

Типичные сценарии применения: Когда на вашей детали вращения появляется любой из следующих «нетокарных» элементов, наступает идеальное время для рассмотрения токарно-фрезерной обработки:

Шпоночные пазы и лыски: Фрезерование шпоночного паза на боковой поверхности приводного вала для передачи крутящего момента или двух параллельных плоскостей (лысок) для облегчения монтажа.

Эксцентричные и радиальные отверстия: Сверление и нарезание резьбы в массиве отверстий под болты не по центру на фланце или сверление отверстий под штифты, масляные каналы в радиальном направлении вала, перпендикулярно его оси.

Окружные элементы: Фрезерование равномерно или неравномерно распределенных углублений, выступов, спиральных канавок на цилиндрической поверхности.

Боковые и торцевые элементы: Гравировка маркировки, QR-кодов на цилиндрической поверхности детали или фрезерование некруглых сложных контурных полостей, фасок на пересекающихся отверстиях на торце.

Подавляющие преимущества токарно-фрезерной обработки:

Предельная позиционная точность: Это ее ключевое преимущество. Традиционная технология требует завершения токарной обработки, а затем перемещения на фрезерный станок для повторной установки. Каждая повторная установка вносит микронные погрешности повторного базирования, разрушая точные базы, созданные на этапе точения. Токарно-фрезерная обработка физически устраняет этот источник погрешности, обеспечивая невиданную позиционную точность и единообразие геометрических соотношений между элементами, например, между шпоночным пазом и шейкой вала, эксцентричным отверстием и центральным отверстием.

Потрясающая общая эффективность: Она радикально сокращает непроизводительное время. Уменьшается количество установок, перемещений между операциями, незавершенного производства, а также количество требуемых станков и операторов. Деталь, которая изначально требовала двух единиц оборудования и нескольких этапов настройки, теперь может быть завершена на одном станке в одном потоке, значительно сокращая производственный цикл и ускоряя вывод продукта на рынок.

Революционная свобода проектирования: Она освобождает конструкторов продукции, позволяя им проектировать более интегральные, облегченные и многофункциональные детали, не будучи ограниченными технологическими ограничениями и проблемами сборки, присущими традиционному раздельному изготовлению. Многие компоненты, которые изначально требовалось разбирать и собирать, теперь могут быть спроектированы как единая цельная деталь.

2. Границы применения чистого фрезерования

Несмотря на то, что токарно-фрезерная обработка является основным направлением в современном машиностроении, в некоторых специфических пограничных случаях чисто фрезерные станки (трехосевые или многоосевые) остаются жизнеспособным — или даже единственным — выбором для обработки деталей с вращательными элементами.

Основное тело детали не относится к телу вращения: когда основное тело представляет собой куб, кронштейн или другую асимметричную конструкцию, а обрабатываемые элементы (выступ, цилиндр или отверстие) имеются лишь локально, использование фрезерного станка для комплексной обработки является более рациональным выбором.

Быстрое прототипирование и ремонт: При опытно-конструкторских работах, изготовлении единичных экземпляров или ремонте в условиях ограниченного оборудования (например, когда в цехе есть только фрезерный станок), и когда требования к точности и эффективности обработки вращающихся элементов невысоки, использование фрезерного станка для «приблизительной обработки» является гибким и экономически эффективным решением.

Обработка сверхкрупных деталей вращения: Для сверхкрупных деталей вращения диаметром в несколько метров и весом в десятки тонн (например, главный вал крупной гидротурбины, гребной вал судна), их размеры выходят за пределы возможностей крупных карусельных станков. В этом случае мощные и обладающие широкими возможностями крупные расточно-фрезерные станки или портально-фрезерные станки становятся альтернативным решением для выполнения операции «фрезерование вместо точения».

Итог: Важно подчеркнуть, что обработка тел вращения на чисто фрезерных станках представляет собой временное решение в специфических условиях или вариант для специальных заготовок. Для подавляющего большинства малых и средних сложных деталей, сочетающих токарные и фрезерные элементы, токарно-фрезерные обрабатывающие центры благодаря своей высокой точности, эффективности и интеграционным преимуществам уже стали необратимым технологическим мейнстримом и оптимальным выбором в современном высокоточном машиностроении.

Итоги и возвышение ценности компании

Проведя вышеуказанный глубокий анализ, мы можем определить четкий путь технического принятия решений: для деталей вращения с чистыми геометрическими характеристиками токарный станок, благодаря своей специализации, демонстрирует подавляющие преимущества в точности обработки, производственной эффективности и себестоимости, являясь неизбежным выбором для достижения высококачественного, масштабируемого производства.

Когда конструкция детали усложняется, интегрируя шпоночные пазы, эксцентричные отверстия, плоскости и другие несимметричные элементы, токарно-фрезерный обрабатывающий центр становится естественным выбором в ходе технологической эволюции. Эта высокоинтегрированная производственная схема, выполняющая все операции за одну установку, не только устраняет погрешности многократного позиционирования, но и реализует синергетический эффект «1+1>2» в производстве, идеально балансируя противоречие между сложной структурой и точностью обработки.

Однако, знать легче, чем сделать. Хотя теоретическая основа ясна, практическое принятие решений полно вызовов. Столкнувшись с конкретным чертежом детали, особыми свойствами материала, изменяющимися требованиями к объему партии и жесткими сроками поставки, для определения оптимального технологического маршрута по-прежнему необходимы глубокие профессиональные знания и практический опыт.

Именно здесь заключается основная ценность BRICS.

Являясь вашим надежным производственным партнером, ООО «Интеллектуальная производственная технология Булайкес (Чжуншань)» не только оснащена полным парком оборудования — от высокоточных станков с ЧПУ до пятикоординатных токарно-фрезерных обрабатывающих центров, — но и сформировала команду технологов со средним опытом работы более десяти лет. Мы можем:

• Точное технологическое планирование: На основе вашей 3D-модели, комплексно анализируя распределение элементов, требования к допускам и характеристики материала, рекомендовать оптимальный маршрут обработки.
  • Оптимизация всего процесса: От выбора инструмента и проектирования оснастки до оптимизации режимов резания, достижение оптимального баланса качества, эффективности и стоимости.
  • Гибкая организация производства: Гибкое распределение производственных ресурсов в зависимости от объема заказа, обеспечение бесперебойного перехода от прототипирования к серийному производству.

Мы хорошо понимаем, что качественный производитель не должен быть просто исполнителем по чертежам, а должен быть продолжением отдела исследований и разработок клиента. Поэтому мы всегда стремимся с помощью профессиональных консультаций и технологических инноваций помогать клиентам снижать общие затраты и ускорять вывод продукции на рынок, гарантируя при этом качество.
