Полное руководство по обработке резьбы: точение, нарезание метчиком, фрезерование, накатка – какой метод лучше?

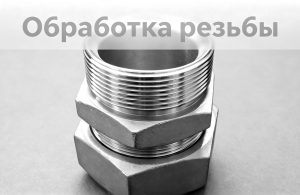

I. Введение: Резьба – «универсальный интерфейс» машиностроения

Резьбовые соединения являются самым распространённым и важным способом соединения в машиностроении. По статистике, резьбовые соединения составляют более 70% всех способов соединения деталей в механических узлах. Резьба встречается повсеместно – от микроскопических винтов диаметром менее 1 мм в медицинских приборах до соединительных муфт буровых штанг диаметром в сотни миллиметров на нефтяных платформах. Качество резьбы напрямую определяет надёжность сборки, герметичность соединения и срок службы всего механизма.

Однако перед инженерами, сталкивающимися с выбором между четырьмя основными методами обработки резьбы – точением, нарезанием метчиком, фрезерованием и накаткой – часто встают сложные вопросы. Какой метод выбрать для деталей с высокими требованиями к точности? Как сбалансировать эффективность и затраты при крупносерийном производстве? Как поступить при работе с труднообрабатываемыми материалами, такими как титановые сплавы или закалённая сталь? За этими вопросами стоит одна ключевая истина: не существует «лучшего» метода, есть только «наиболее подходящий» для конкретных условий. В этой статье мы систематически разберём принципы работы, преимущества, недостатки и области применения четырёх методов обработки резьбы и предложим чёткую систему для выбора оптимального решения.

II. Краткий обзор четырёх методов обработки резьбы

Прежде чем углубляться в детали, кратко охарактеризуем каждый метод:

Точение резьбы: Заготовка вращается, а резец перемещается вдоль оси, формируя резьбу. Это «универсальный солдат» среди методов обработки резьбы, отличающийся самой широкой применимостью.

Нарезание метчиком: Метчик вращается и подаётся вдоль оси, нарезая внутреннюю резьбу в предварительно просверленном отверстии. Это «профессионал» для внутренней резьбы, обеспечивающий максимальную производительность.

Фрезерование резьбы: Резьбовая фреза движется по спиральной траектории. Это «специалист по сложным задачам», сочетающий высокую точность и гибкость.

Накатка резьбы: Ролики оказывают давление на материал, вызывая пластическую деформацию и формируя резьбу. Это «король производительности» для крупных партий, обеспечивающий максимальную прочность резьбы.

III. Точение резьбы: самый традиционный «универсал»

3.1 Принцип работы и оборудование

Точение резьбы – самый старый и базовый метод обработки резьбы. Его принцип прост: заготовка вращается на шпинделе токарного станка, а резец перемещается вдоль оси заготовки с заданным шагом. За один оборот заготовки резец смещается на величину шага резьбы, формируя на поверхности заготовки спиральную канавку. Обработка может выполняться на обычных токарных станках, станках с ЧПУ и токарных центрах.

3.2 Области применения точения резьбы

Точение резьбы отличается высокой универсальностью и подходит для наружной резьбы и внутренней резьбы большого диаметра. Оно идеально подходит для единичного и мелкосерийного производства, а также для изготовления опытных образцов. Для нестандартных профилей резьбы точение часто является единственным возможным методом. Кроме того, точение имеет самую широкую совместимость с материалами – от обычной углеродистой стали и нержавейки до титановых сплавов и цветных металлов.

3.3 Преимущества

Главное преимущество точения – широкая доступность оборудования, поскольку работа может выполняться на обычном токарном станке. Низкая стоимость инструмента – также важное преимущество: одноточечные резцы относительно дёшевы и их легко заменить. Точение также отличается высокой гибкостью – смена резца позволяет переключаться на другой профиль или шаг резьбы без использования специального инструмента. Для резьб очень большого диаметра (например, на нефтяных трубах) точение практически не имеет альтернативы.

3.4 Недостатки

Точение имеет невысокую производительность – для формирования одной резьбы требуется несколько проходов резца, что увеличивает время обработки. Кроме того, оно предъявляет высокие требования к квалификации оператора – настройка резца и выбор режимов резания требуют опыта. При обработке тонкостенных деталей силы резания могут вызывать прогиб детали и вибрации, что негативно сказывается на качестве резьбы.

IV. Нарезание метчиком: «специалист по эффективности» для внутренней резьбы

4.1 Принцип работы и классификация

Нарезание резьбы метчиком – это метод, при котором метчик, врезаясь в предварительно просверленное отверстие, формирует внутреннюю резьбу. Передняя часть метчика имеет режущие кромки, которые при вращении и осевой подаче постепенно снимают материал. Метчики классифицируются по типу стружечных канавок: прямые канавки подходят для сквозных отверстий; спиральные канавки предназначены для глухих отверстий, обеспечивая вывод стружки вверх; метчики с конической заборной частью специально разработаны для сквозных отверстий, направляя стружку вперёд. При обработке сквозных отверстий стружка выходит с передней стороны, а в глухих отверстиях – в обратном направлении, что предъявляет особые требования к конструкции стружечных канавок метчика.

4.2 Области применения нарезания метчиком

Нарезание метчиком в основном применяется для серийного производства внутренней резьбы, особенно для отверстий малого и среднего диаметра (до M20), как сквозных, так и неглубоких глухих. В крупносерийном стандартизированном производстве преимущество метчика в производительности проявляется наиболее ярко.

4.3 Преимущества

Нарезание метчиком отличается чрезвычайно высокой производительностью – обработка занимает всего несколько секунд, что особенно важно в крупных сериях. Этот метод прост в исполнении и не требует высокой квалификации оператора. Он может выполняться на обычных сверлильных станках или обрабатывающих центрах, а себестоимость обработки при серийном производстве является весьма конкурентоспособной.

4.4 Недостатки

Самый большой недостаток метода – склонность метчика к поломке. При высоком крутящем моменте или плохом отводе стружки метчик может сломаться внутри отверстия, и его извлечение крайне затруднительно, что часто приводит к браку детали. При работе с труднообрабатываемыми материалами (нержавеющая сталь, титановые сплавы) метчик быстро изнашивается, и срок его службы сокращается. Стоимость метчиков для резьбы большого диаметра (свыше M20) значительно возрастает. Кроме того, этот метод позволяет нарезать только резьбы стандартного профиля.

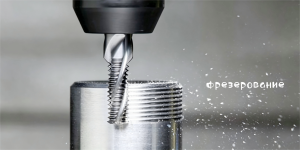

V. Фрезерование резьбы: «гибкий специалист» для сложных условий

5.1 Принцип работы

Фрезерование резьбы – самый современный и технологически сложный из четырёх методов. Резьбовая фреза перемещается по спиральной траектории на станках с ЧПУ (трех- или четырехосевых). Инструмент вращается и одновременно движется по спирали, слой за слоем формируя профиль резьбы. Диаметр фрезы меньше диаметра отверстия, и резьба формируется за счёт спиральной интерполяции, при которой инструмент как бы «рисует» профиль резьбы.

5.2 Области применения фрезерования резьбы

Фрезерование резьбы особенно эффективно для резьб большого диаметра (свыше M20). Оно также является предпочтительным методом для высокотвёрдых и труднообрабатываемых материалов (титановые сплавы, закалённая сталь с твёрдостью выше HRC 40, никелевые сплавы). Этот метод идеален для глубоких резьб (с большим отношением длины к диаметру), поскольку фреза может достигать глубоких участков отверстия. Кроме того, одной фрезой можно обрабатывать резьбы разных диаметров – достаточно скорректировать траекторию интерполяции. Особенно метод востребован, когда требуется высокая точность или нестандартный профиль резьбы.

5.3 Преимущества

Фрезерование резьбы обеспечивает наивысшую точность (до IT5–IT6) и лучшее качество поверхности – без вибраций и заусенцев. Ключевое преимущество – одна фреза для разных диаметров: смена типоразмера требует только корректировки программы. Риск поломки инструмента низок, так как радиальные силы резания невелики. Обработка отличается хорошим отводом стружки – без налипания и забивания. Метод также позволяет обрабатывать сложные профили, включая конические и трубные резьбы, что трудно достижимо при точении или нарезании метчиком.

5.4 Недостатки

Фрезерование резьбы требует высокотехнологичного оборудования – станков с ЧПУ (минимум трёхосевых). Программирование сложно и требует специальных программ для спиральной интерполяции. Время обработки одной детали относительно велико, а стоимость инструмента выше, чем у резцов и метчиков.

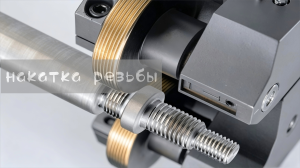

VI. Накатка резьбы: бесстружечный «мастер упрочнения»

6.1 Принцип работы

Накатка резьбы – это бесстружечный процесс пластического деформирования. Ролики прикладывают к поверхности заготовки значительное усилие, вызывая пластическое течение материала и формируя профиль резьбы. Материал не удаляется, а перераспределяется – вершины профиля резьбы «выдавливаются» из основного материала. Благодаря этому структура металла становится более плотной, а механические свойства – улучшенными.

6.2 Области применения накатки

Накатка в основном применяется для крупносерийного производства стандартных наружных резьб на крепёжных изделиях (болты, винты, шпильки). Она особенно эффективна для резьб с высокими требованиями к прочности (автомобильные и аэрокосмические крепежные детали). Основное применение – наружная резьба, хотя накатка внутренней резьбы также существует, но используется реже.

6.3 Преимущества

Накатка отличается наивысшей производительностью – скорость обработки в 10–30 раз выше, чем при точении. Использование материала – 100%, поскольку отсутствует стружка. Резьба, полученная накаткой, имеет наибольшую прочность благодаря наклёпу и отсутствию концентраторов напряжений, свойственных резанию. Чистота поверхности очень высока – без следов резания, сравнима с полировкой. И самое важное – усталостная прочность повышается на 30–50% благодаря формированию сжимающих напряжений в поверхностном слое, что благоприятно сказывается на долговечности.

6.4 Недостатки

Накатка требует значительных инвестиций в оборудование – специальных накатных станков и накатных головок. Стоимость инструмента (накатных роликов) высока, поскольку они изготавливаются по индивидуальному заказу. Накатка применима только для стандартных профилей и наружной резьбы – нестандартные профили или внутренняя резьба не обрабатываются этим методом. Материалы должны обладать достаточной пластичностью (твёрдость ниже HRC 35) – хрупкие материалы (твёрдые сплавы, керамика) не поддаются накатке. Также существуют ограничения по диаметру заготовки.

VII. Сравнительный анализ четырёх методов

В следующей таблице приведено системное сравнение четырёх методов по девяти параметрам:

Из таблицы видно, что точение резьбы не имеет себе равных по универсальности и диапазону материалов; нарезание метчиком наиболее эффективно для внутренней резьбы в крупных сериях; фрезерование лидирует по точности и гибкости; накатка – по производительности и прочности резьбы.

VIII. Руководство по выбору метода

8.1 Выбор по типу резьбы

Внутренняя резьба: предпочтительно нарезание метчиком для малых диаметров и сквозных отверстий; для больших диаметров, глубоких и глухих отверстий – фрезерование резьбы.

Наружная резьба: для крупных серий и высоких требований к прочности – предпочтительна накатка; для малых серий и нестандартных профилей – точение; для сложных профилей – фрезерование.

8.2 Выбор по объёму партии

8.3 Выбор по материалу

Обычные стали: любой метод; для эффективности – нарезание/накатка.

Нержавеющая сталь: фрезерование резьбы или качественные метчики с покрытием.

Титановые и никелевые сплавы: предпочтительно фрезерование резьбы (малые силы резания, хороший отвод стружки).

Закалённая сталь (HRC > 40): фрезерование резьбы или метчики из твёрдого сплава.

Алюминиевые сплавы: любой метод.

Хрупкие материалы (чугун): точение/фрезерование; накатка не рекомендуется.

8.4 Выбор по точности

Обычная точность (IT7–IT8): любой метод.

Высокая точность (IT5–IT6): фрезерование резьбы.

Сверхвысокая точность (IT4 и выше): фрезерование резьбы + шлифование/притирка.

IX. Типичные дефекты обработки резьбы и способы их устранения

9.1 Дефекты точения резьбы

9.2 Дефекты нарезания метчиком

9.3 Дефекты фрезерования резьбы

9.4 Дефекты накатки резьбы

X. Заключение: нет «лучшего» – есть только «наиболее подходящий»

Вернёмся к главному вопросу: точение, нарезание метчиком, фрезерование или накатка – какой метод лучше? Ответ очевиден: каждый метод хорош в своей области, и абсолютного «лучшего» не существует – есть только «наиболее подходящий» для конкретных условий.

Точение – самый гибкий: универсальное оборудование, недорогой инструмент, подходит для единичного и мелкосерийного производства. Это «универсальный запасной вариант» в обработке резьбы.

Нарезание метчиком – самое производительное: несколько секунд на операцию, идеально для крупносерийного производства внутренней резьбы.

Фрезерование – самое точное: точность IT5–IT6, лучшее качество поверхности, способность обрабатывать самые сложные материалы. Это «высшее оружие» для сложных условий.

Накатка – самая прочная: высочайшая производительность, максимальная прочность, самая высокая усталостная долговечность. Это стандарт для высококачественных крепёжных изделий.

Суть выбора заключается в поиске оптимального баланса между объёмом партии, требованиями к точности, материалом и себестоимостью. Ни один метод не может быть лучшим сразу по всем параметрам, но для ваших конкретных условий обязательно найдётся наиболее подходящий.

Краткий итог по выбору метода:

Мелкая серия / опытные образцы → точение

Внутренняя резьба в серии → нарезание метчиком

Труднообрабатываемые материалы / высокие требования к точности → фрезерование резьбы

Наружная резьба, крупная серия, высокие требования к прочности → накатка

С развитием технологий ЧПУ, инструментов с покрытиями и автоматизации границы возможностей каждого метода продолжают расширяться. Но независимо от технического прогресса, понимание сути каждого метода остаётся основой правильного выбора.
