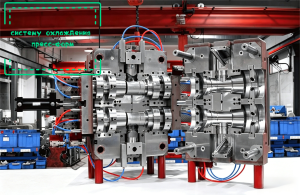

Как оптимизировать систему охлаждения пресс-форм для повышения производительности

Оптимизация системы охлаждения пресс-форм является наиболее эффективным способом сокращения производственного цикла в процессе литье под давлением. Поскольку фаза охлаждения занимает от 70% до 80% всего времени цикла, правильное проектирование каналов терморегуляции, использование материалов с высокой теплопроводностью и внедрение технологий конформного охлаждения позволяют повысить производительность предприятия на 30–50%, одновременно снижая риск деформации изделий и улучшая их эстетические характеристики.

1. Фундаментальная роль охлаждения в цикле литья

В современной индустрии переработки полимеров изготовление деталей на заказ требует не только высокой точности, но и минимальной себестоимости. Основным фактором, влияющим на цену единицы продукции, является время цикла. Система охлаждения выполняет две критические функции:

• Отвод избыточного тепла от расплавленного полимера для его перехода в твердое состояние.
• Обеспечение равномерного температурного поля по всей поверхности оформляющей полости для исключения внутренних напряжений.

Неэффективное охлаждение приводит к «горячим точкам», которые вызывают локальную усадку, коробление и увеличивают время выдержки детали в форме. Для решения этих задач применяется высокоточная обработка на станках с ЧПУ, позволяющая создавать сложные конфигурации каналов внутри плит пресс-формы.

2. Традиционные vs. Конформные системы охлаждения

Традиционные методы охлаждения подразумевают сверление прямых отверстий. Однако сложная геометрия современных изделий часто делает невозможным подвод охлаждающей жидкости к труднодоступным участкам обычными методами.

Технология конформного охлаждения (Conformal Cooling)

Конформные каналы проектируются таким образом, чтобы они в точности повторяли контуры изделия. Это стало возможным благодаря аддитивным технологиям и гибридным методам производства. Когда выполняется изготовление деталей на заказ со сложной топологией, конформное охлаждение позволяет:

1. Сократить время охлаждения на 20–40%.
2. Минимизировать температурный градиент между различными частями формы.
3. Снизить давление впрыска за счет более стабильной температуры формы.

3. Физика теплообмена: Турбулентность и число Рейнольдса

Для эффективного отвода тепла недостаточно просто прогнать воду через форму. Важно обеспечить турбулентный режим течения жидкости. В ламинарном потоке центральные слои жидкости не соприкасаются со стенками канала, что резко снижает эффективность теплообмена.

Число Рейнольдса (Re) — ключевой показатель. Для перехода к турбулентному течению в каналах пресс-формы значение Re должно превышать 4000. Оптимальным считается диапазон от 8000 до 10000. Добиться этого можно следующими способами:

• Увеличение скорости потока (мощности насоса).
• Использование специальных турбулизаторов внутри каналов.
• Правильный подбор диаметра каналов (обычно 8–12 мм для стандартных форм).

4. Выбор материалов: Теплопроводность против прочности

При проектировании пресс-форм часто возникает конфликт между износостойкостью стали и её способностью проводить тепло. Стандартные инструментальные стали (например, 1.2344 или H13) имеют теплопроводность около 24–28 Вт/(м·К).

Для оптимизации критических зон, где требуется быстрый отвод тепла, рекомендуется использовать вставки из бериллиевой бронзы или медных сплавов (например, Ampcoloy), чья теплопроводность может достигать 100–150 Вт/(м·К). В некоторых случаях, когда требуется вспомогательная лазерная резка металла для создания прецизионных уплотнителей или тонких перегородок в системе охлаждения, выбор материала становится решающим фактором долговечности.

5. Моделирование и CAE-анализ

Современное проектирование пресс-форм невозможно без использования специализированного ПО (Moldflow, Moldex3D). Симуляция позволяет увидеть:

• Распределение температуры по поверхности детали в конце цикла.
• Время, необходимое для достижения температуры съема в разных точках.
• Риск возникновения воздушных пробок в каналах охлаждения.

Использование результатов моделирования позволяет сократить количество правок формы после испытаний («Т0»), что экономит бюджет заказчика на изготовление деталей на заказ.

6. Гидравлическая балансировка системы

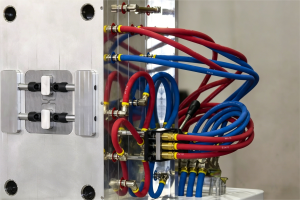

Частой ошибкой является последовательное соединение всех каналов охлаждения. Это приводит к тому, что на выходе вода становится слишком горячей и не охлаждает последнюю зону. Рекомендуется использовать параллельное соединение через коллекторы (манифольды). Каждый контур должен иметь свой расходомер и датчик температуры для точной настройки баланса.

Важно учитывать, что при параллельном соединении общее сопротивление системы падает, но требуется насос с большей производительностью по объему. Если ваше предприятие заказывает обработка листового металла на заказ для производства корпусов охладителей, убедитесь в герметичности всех соединений и отсутствии кавитации.

7. Техническое обслуживание и борьба с коррозией

Даже идеально спроектированная система со временем теряет эффективность. Основные причины:

• Накипь и минеральные отложения: Слой накипи толщиной в 1 мм эквивалентен по теплоизоляционным свойствам 50 мм стали.
• Коррозия: Продукты окисления сужают сечение каналов и снижают скорость потока.
• Биологическое загрязнение: Водоросли в открытых градирнях могут забивать тонкие каналы, особенно если применялась обработка на станках с ЧПУ для создания микроканалов.

Решение: использование закрытых систем охлаждения с подготовленной (деминерализованной) водой и добавлением ингибиторов коррозии.

8. Экономический эффект оптимизации

Рассмотрим пример: если текущий цикл составляет 30 секунд, а оптимизация системы охлаждения позволяет снизить его до 24 секунд (на 20%), то при круглосуточной работе термопластавтомата выработка увеличится на 20%. В масштабах года это позволяет сэкономить сотни тысяч долларов на амортизации оборудования и электроэнергии.

Для компаний, чей основной профиль — лазерная резка металла или штамповка, переход к высокотехнологичному литью с оптимизированным охлаждением открывает доступ к рынкам автомобильной и медицинской промышленности, где требования к качеству и скорости крайне высоки.

Более подробную информацию о стандартах теплообмена в пресс-формах можно найти на ресурсах Plastics Industry Association или в технических спецификациях производителей систем терморегуляции, таких как Piovan или Wittmann Battenfeld.
