Как выбрать мелкосерийные металлические детали? Экономическое дерево решений: обработка на CNC, листовая штамповка, литьё

I. Введение: Проблема и возможности выбора технологии для мелкосерийных металлических деталей

В области производства металлических деталей выбор технологии всегда был головной болью для инженеров и специалистов по закупкам. Особенно когда объём партии попадает в «неудобный диапазон» от 1 до 500 штук, решение становится ещё сложнее — невозможно воспользоваться экономией на масштабе крупносерийного производства, но и нельзя игнорировать затраты, как при штучном изготовлении.

Мелкосерийное производство становится мейнстримом. Ускорение итераций продуктов, рост спроса на кастомизацию, снижение складских запасов — эти тенденции приводят к тому, что всё больше заказов попадает в категорию мелкосерийных. Однако как сделать оптимальный выбор между тремя основными технологиями: обработкой на станках с ЧПУ, листовой штамповкой и литьём?

Цена ошибки при выборе высока. По времени: ожидание готовой оснастки может занять месяцы, в то время как обработка на ЧПУ может быть выполнена за несколько дней. По финансам: высокие затраты на пресс-форму при амортизации на мелкую партию могут привести к взрывному росту себестоимости каждой детали. По технологии: недостаточная точность может привести к невозможности сборки, а конструктивные ограничения могут вынудить идти на компромиссы в проектировании.

Эта статья предлагает набор инструментов для принятия решений, основанных на экономической эффективности и технологических характеристиках: от обзора технологий до экономического сравнения и пошагового дерева решений, которое поможет вам сделать осознанный выбор при производстве мелкосерийных металлических деталей.

II. Краткий обзор трёх технологий: основные характеристики

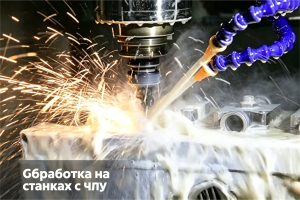

2.1 Обработка на станках с ЧПУ (субтрактивное производство)

Принцип: Удаление лишнего материала из заготовки путем резания для получения требуемой формы.

Типовые детали: Корпуса, кронштейны, валы, фланцы, вставки для пресс-форм, прецизионные компоненты.

Ключевое преимущество: Наивысшая точность, неограниченный выбор материалов, отсутствие необходимости в пресс-формах — «универсальное решение» для малых серий.

Главное преимущество обработки на ЧПУ — гибкость. Будь то алюминиевые сплавы, нержавеющая сталь, титановые или жаропрочные сплавы — при наличии соответствующего инструмента и программы можно обработать любой материал. Допуски могут контролироваться в пределах ±0,01 мм, что удовлетворяет большинству требований к прецизионной посадке. Самое важное — не требуется пресс-форма, а это означает, что от чертежа до готовой детали нужно только время на программирование и установку заготовки: 3–10 дней до отгрузки.

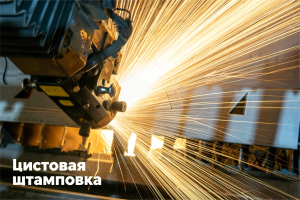

2.2 Листовая штамповка (формовка листового металла)

Принцип: Лазерная резка, штамповка, гибка, сварка плоского листового материала для придания требуемой формы.

Типовые детали: Корпуса приборов, шкафы управления, кронштейны, радиаторы, экраны, панели.

Ключевое преимущество: Самая низкая стоимость тонкостенных деталей, малый вес, короткие сроки.

Суть преимущества листовой штамповки — в использовании материала. Вырезанный из листа материал используется почти без отходов. Для деталей с равномерной толщиной стенки (0,5–6 мм) и большой площадью плоской поверхности стоимость одной детали при штамповке значительно ниже, чем при обработке на ЧПУ. Корпус прибора, который на ЧПУ может стоить $150, при штамповке обойдется всего в $35. Кроме того, штампованные детали легки и обладают хорошей жесткостью, что делает их предпочтительным выбором для конструктивных элементов и корпусов.

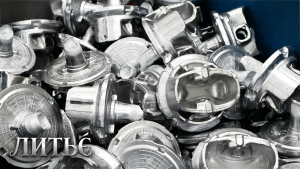

2.3 Литьё (формование из жидкого металла)

Принцип: Расплавленный металл заливается в полость формы, где после охлаждения приобретает форму детали.

Типовые детали: Блоки цилиндров двигателей, корпуса насосов, корпуса клапанов, сложные корпуса, рабочие колёса.

Ключевое преимущество: Сложные внутренние полости, очень низкая себестоимость при крупных партиях.

Ценность литья заключается в возможности «формования за один раз». Для деталей со сложными внутренними масляными каналами, коллекторами, полостями, которые на ЧПУ потребовали бы многоосевой обработки или вообще не могли бы быть изготовлены, а при штамповке — разбиения на несколько деталей с последующей сваркой, литье позволяет получить их цельными. При достаточно большом объёме партии (свыше 200–500 штук) высокие затраты на пресс-форму распределяются, и себестоимость одной детали может быть очень низкой.

>Важное примечание: Под литьём в данной статье понимается в основном литьё в металлические формы (литьё под давлением, гравитационное литьё и т.д.) в контексте экономического анализа мелкосерийных металлических деталей. Литьё в песчаные формы имеет более низкую стоимость оснастки, но худшую точность и качество поверхности, что подходит для более крупных деталей с менее строгими требованиями к точности.

III. Экономическое сравнение: когда какую технологию применять

3.1 Анализ структуры затрат

Структура затрат для трёх технологий совершенно разная, и понимание этого является основой выбора:

Обработка на ЧПУ: Низкие постоянные затраты (требуются только приспособления и программирование), но высокая себестоимость одной детали (каждая деталь требует машинного времени). Подходит для малых серий.

Листовая штамповка: Средние затраты на оснастку (могут потребоваться штампы для гибки), но высокая скорость обработки и использование материала. Подходит для средних серий.

Литьё: Очень высокие постоянные затраты (оснастка $5 000 – $50 000), но очень низкая себестоимость одной детали (несколько секунд или минут на деталь). Подходит для крупных серий.

3.2 Рекомендуемые технологии для разных объёмов партий

Ключевой вывод: Чем меньше партия, тем предпочтительнее обработка на ЧПУ (нет затрат на оснастку); чем больше партия, тем предпочтительнее литьё (затраты на оснастку амортизируются); штамповка имеет преимущество по стоимости для тонкостенных деталей в среднем диапазоне.

IV. Быстрое дерево решений

Когда вы имеете дело с новой металлической деталью, следуйте пошаговому дереву решений, чтобы быстро определить наиболее экономичный технологический маршрут.

Схема дерева решений

Начало

↓

Есть ли у детали тонкие стенки,

большие плоские поверхности?

/        \

Да         Нет

↓          ↓

Маршрут        Есть ли внутри детали

штамповки      сложные полости или

(гибка/сварка)   коллекторы?

/        \

Да         Нет

↓          ↓

Маршрут       Маршрут

литья       обработки

(≥100 шт.)    на ЧПУ

(точность/гибкость)

Узел 1: Тонкие стенки и большая площадь?

Критерии оценки: Равномерна ли толщина стенки детали и находится ли она в пределах 0,5–6 мм? Имеет ли деталь большую плоскую поверхность или поверхность, которую можно получить гибкой? Можно ли разбить деталь на структуру «плоская часть + простая гибка + сварка»?

Если Да → Маршрут штамповки

Штамповка обычно является наиболее экономичным выбором для таких деталей. Лазерная резка листа, гибка на станках с ЧПУ и, при необходимости, сварочная сборка — использование материала может достигать 80% и более, скорость обработки высокая, себестоимость низкая. Типовые детали: корпуса, электрошкафы, радиаторы, основания, панели приборов, кронштейны.

>Примечание: Если толщина стенки превышает 6 мм или требуются сложные трёхмерные поверхности, которые невозможно получить гибкой, переходите к следующему узлу.

Узел 2: Есть ли внутри сложные полости или коллекторы?

Критерии оценки: Есть ли внутри детали особенности, недоступные для прямого контакта с инструментом ЧПУ? Например: внутренние полости, масляные/воздушные каналы, сети коллекторов, обратные уклоны на дне глубоких полостей, пересекающиеся каналы, каналы сложной формы.

Если Да → Маршрут литья (требуется достаточный объём партии)

Литьё — единственная традиционная технология, позволяющая формовать сложные внутренние полости за один раз. Для таких деталей, как корпуса насосов, корпусы клапанов, блоки цилиндров, рабочие колёса, литьё имеет неоспоримые преимущества. Но литьё требует достаточно большого объёма партии для амортизации затрат на оснастку — пресс-форма для литья под давлением может стоить $10 000 – $50 000, обычно рекомендуется объём партии от 100–200 штук перед принятием решения об изготовлении оснастки. Если объём партии недостаточен, можно рассмотреть многоосевую обработку на ЧПУ (дорого) или металлическую 3D-печать (подходит для 1–50 сложных деталей) как альтернативу.

Если Нет → Маршрут обработки на ЧПУ

Когда деталь не обладает признаками тонкостенной большой площади и не имеет сложных внутренних полостей, обработка на ЧПУ является самым безопасным и гибким выбором. Её преимущества: не требуется оснастка, можно начинать с 1 штуки; наивысшая точность (до ±0,01 мм); широчайший диапазон материалов (алюминиевые сплавы, нержавеющая сталь, титан, жаропрочные сплавы); гибкость итераций — изменил чертёж, и можно снова запускать в обработку. Типовые детали: функциональные прототипы, приспособления, оснастка, прецизионные кронштейны, сопрягаемые детали, фланцы, валы.

> Если вы не уверены, обработка на ЧПУ — безопасный выбор по умолчанию.

Примеры использования дерева решений

V. Пограничные случаи и гибридные процессы

На практике единственный процесс редко бывает оптимальным решением. Детали редко идеально соответствуют всем преимуществам одной технологии, и гибридные процессы как раз созданы для преодоления этих ограничений — позволяя каждой технологии делать то, что у неё получается лучше всего, и достигать эффекта 1+1 > 2.

5.1 Гибрид: ЧПУ + листовая штамповка

Схема: Корпус из штамповки + обработка на ЧПУ точных отверстий/монтажных поверхностей.

Типовое применение: Корпуса приборов, шкафы управления, высокоточные интерфейсы на панелях. Например, основной корпус телекоммуникационного устройства изготовлен штамповкой (гибка, сварка), что дёшево и легко. Но в местах установки разъёмов или дисплеев требуются высокая точность позиционирования отверстий и чистота поверхности — эти ответственные сопрягаемые поверхности обрабатываются на ЧПУ.

Преимущество: Штамповка берёт на себя «крупногабаритную» конструктивную часть — высокое использование материала, высокая скорость. ЧПУ берёт на себя «маленькие, но точные» ответственные элементы — обеспечивает точность. Сочетание позволяет снизить общую стоимость на 50–70% по сравнению с чистым ЧПУ, при этом точность ответственных участков не страдает.

5.2 Гибрид: 3D-печать + прецизионная обработка на ЧПУ

Схема: Сложная заготовка, полученная 3D-печатью + обработка на ЧПУ ответственных элементов.

Типовое применение: Топологически оптимизированные кронштейны, вставки пресс-форм с конформным охлаждением, детали со сложными каналами, облегчённые конструктивные элементы. Их общая черта — чрезвычайно сложная внутренняя геометрия (решетчатые структуры, криволинейные каналы), которую невозможно изготовить традиционными методами. Но при этом требуются высокоточные установочные поверхности, отверстия или уплотнительные поверхности.

Применимый объём: 1–50 шт. 3D-печать решает проблему «создания формы» — изготовления сложных внутренних структур, недоступных для ЧПУ. ЧПУ решает проблему «достижения точности» — получения высокоточных внешних элементов, недоступных для 3D-печати. Только вместе они позволяют производить высокопроизводительные детали, которые одновременно являются «сложными» и «точными». По мере ежегодного снижения стоимости металлической 3D-печати применение этого гибридного процесса в мелкосерийном производстве быстро растёт.

5.3 Гибрид: Литьё + прецизионная обработка на ЧПУ

Схема: Заготовка литьём + обработка на ЧПУ точных сопрягаемых поверхностей и отверстий.

Типовое применение: Блоки цилиндров, корпуса насосов, корпуса клапанов, гидравлические коллекторы. Их ключевая особенность — сложные внутренние масляные/воздушные/жидкостные каналы. Литьё позволяет получить их цельными, что недоступно другим технологиям. Но точность литья ограничена (обычно ±0,1–0,5 мм), в то время как уплотнительные поверхности, отверстия под подшипники, резьбовые соединения требуют высокой точности (±0,01–0,05 мм).

Преимущество: Литьё обеспечивает создание сложных внутренних полостей — основную функцию детали. ЧПУ обеспечивает точность ответственных сопрягаемых поверхностей — надёжность сборки и герметизацию. При крупносерийном производстве (свыше 500 шт.) это самое экономичное решение, одновременно удовлетворяющее требованиям к точности. Деталь литья без чистовой обработки на ЧПУ — это всего лишь «заготовка». Деталь, изготовленная только на ЧПУ, может просто не позволить создать сложную внутреннюю геометрию.

5.4 Гибрид: Штамповка + литьё

Схема: Сложное ядро литьём + внешний корпус штамповкой.

Типовое применение: Радиаторы, теплообменники, корпуса электродвигателей, узлы насосов. Например, ядро жидкостного радиатора (внутренние рёбра и каналы) изготавливается литьём для обеспечения эффективности теплообмена и гидравлических характеристик, а внешний корпус, вентиляторный кожух, монтажные кронштейны — штамповкой для снижения стоимости и уменьшения веса.

Преимущество: Литьё делает «тяжёлую работу» — создание функционального ядра со сложной внутренней структурой. Штамповка делает «лёгкую работу» — изготовление защитного кожуха и опорных конструкций. Каждая технология делает то, что умеет лучше всего, что даёт оптимальную общую стоимость. Этот гибридный подход особенно подходит для проектов со строгими требованиями к весу и стоимости, таких как системы управления температурой батарей электромобилей, модули жидкостного охлаждения серверов.

VI. Типичные заблуждения и как их избежать

На практике инженеры и закупщики часто принимают неверные решения из-за стереотипного восприятия технологий. Вот три самых распространённых заблуждения.

❌ Заблуждение 1: «Литьё всегда дешевле ЧПУ»

Это самое распространённое и самое опасное заблуждение. Многие видят только низкую себестоимость литья и упускают из виду высокую стоимость оснастки. Пресс-форма для литья под давлением может стоить $10 000 – $50 000. Если изготовить всего 100 деталей, на каждую придётся $100–500 только за оснастку, не считая материала и постобработки. Для сравнения: обработка 100 деталей на ЧПУ может стоить всего $2 000 – $5 000 суммарно. Экономическая эффективность литья требует достаточно большого объёма партии, обычно преимущества начинают проявляться от 200–500 штук и выше. При неясном объёме партии или незамороженной конструкции инвестиции в оснастку — чрезвычайно рискованное решение.

❌ Заблуждение 2: «Штамповка годится только для простых деталей»

Многие считают, что штамповка подходит только для плоских деталей, гибки и других простых структур, и при сложных деталях сразу отбрасывают этот вариант. Но современные технологии штамповки достигли высокого уровня — лазерная резка позволяет обрабатывать контуры любой сложности с точностью до ±0,1 мм; гибочные станки с ЧПУ обеспечивают точную гибку под разными углами и в разных направлениях, а со специальными штампами — даже формовку замкнутых профилей; сварка, заклёпки, приварка шпилек позволяют комбинировать несколько штампованных деталей в сложные объёмные конструкции. Многие детали, которые кажутся «литьевыми» или «обработанными на ЧПУ», на самом деле можно изготовить дешевле методом «штамповка + сварка». Оценивая применимость штамповки, смотрите не на конечную форму, а на то, «можно ли разбить деталь на несколько штампованных частей и затем соединить их».

❌ Заблуждение 3: «ЧПУ может всё»

Обработка на ЧПУ действительно самая гибкая технология, но она не всесильна. Инструмент ЧПУ движется по прямолинейным траекториям. Это означает: для деталей со сложными внутренними полостями (корпуса насосов, клапанов) инструмент не может проникнуть внутрь для обработки; для обратных уклонов на дне глубоких полостей инструмент не имеет доступа; для пересекающихся каналов, каналов сложной формы даже на пятиосевых станках их трудно обработать эффективно. Когда деталь имеет такие особенности, ЧПУ либо не может её обработать, либо требует чрезвычайно сложного многокоординатного программирования и специального инструмента, что приводит к резкому росту стоимости — простая деталь за $100 может при добавлении одного внутреннего обратного уклона подскочить в цене до $1000 и выше. В таких случаях лучше выбрать литьё или металлическую 3D-печать. Критерий прост: задайте себе вопрос «Может ли режущий инструмент физически достичь этой особенности?» Если ответ «нет» или «только под очень сложным углом», пора рассмотреть другие технологии.

VII. Заключение: Основная логика выбора

Вернёмся к основному вопросу этой статьи: как же выбрать технологию для мелкосерийных металлических деталей? Ответ не так сложен — ключ в понимании «экономически эффективного диапазона» и «границ технологических возможностей» каждой из трёх технологий.

Обработка на ЧПУ— выбор номер один по точности и гибкости. Не требует оснастки, можно начинать с 1 штуки, любой объём партии приемлем. Диапазон материалов широчайший — от алюминиевых сплавов до титановых, от нержавеющей стали до жаропрочных сплавов. Допуски могут контролироваться в пределах ±0,01 мм, что удовлетворяет большинству требований к прецизионной посадке. Когда вы не уверены в выборе, ЧПУ — самый безопасный «универсальный вариант», особенно при партии менее 50 штук, незамороженной конструкции или когда деталь содержит прецизионные отверстия и резьбы.

Листовая штамповка— король стоимости тонкостенных конструктивных деталей. Для деталей с равномерной толщиной стенки (0,5–6 мм), большой плоской поверхностью или разбиваемых на структуру «плоская часть + сварка» стоимость одной детали при штамповке значительно ниже, чем на ЧПУ — корпус прибора, который на ЧПУ может стоить $150, при штамповке обойдётся всего в $35. В диапазоне партий 10–200 штук преимущества штамповки по использованию материала (до 80% и выше) и скорости обработки наиболее очевидны. Но нужно помнить: штамповка не подходит для толстостенных деталей (>6 мм) и сложных трёхмерных поверхностей.

Литьё— единственный выбор для сложных внутренних полостей. Когда внутри детали есть масляные каналы, коллекторы, полости, пересекающиеся отверстия — то, куда «инструмент ЧПУ не дотягивается», — литьё позволяет получить их цельными, и эта технология незаменима. Но экономическая эффективность литья требует достаточно большого объёма партии — пресс-форма для литья под давлением может стоить $10 000 – $50 000, и при амортизации на 100 деталей только стоимость оснастки на одну деталь составит $100–500, что намного выше стоимости обработки на ЧПУ. Поэтому предпосылка применения литья: объём партии ≥200 штук и конструкция заморожена.

Три принципа выбора: высокие требования к точности или малая партия → обработка на ЧПУ; тонкостенная деталь с большой площадью → штамповка; сложная внутренняя полость и достаточный объём партии → литьё. Эти три технологии не являются альтернативой «или-или». На практике гибридные процессы, такие как «штамповка + ЧПУ», «литьё + ЧПУ», «3D-печать + ЧПУ», часто позволяют достичь лучшей общей стоимости.

Заглядывая в будущее, по мере созревания технологий 3D-печати и распространения инструментов для автоматизированного расчёта стоимости, границы между традиционными технологиями будут размываться. Но независимо от того, как будет развиваться технология, понимание ключевых преимуществ и экономической логики обработки на ЧПУ, листовой штамповки и литья всегда будет основой для принятия правильных решений.
