Минимальный радиус гиба при листовой штамповке: почему ваша деталь трескается при сгибании?

I. Введение: «маленькая проблема», которая доставляет головную боль инженерам

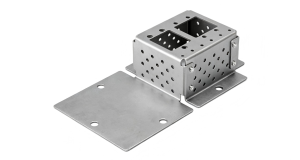

В сфере обработки листового металла существует ситуация, с которой сталкивался практически каждый инженер: деталь, безупречно выполненная на чертеже, при подаче на листогибочный пресс даёт трещину по внешней стороне вдоль линии сгиба. В лучшем случае — подварка и шлифовка, в худшем — брак всей партии, срыв сроков поставки и поток рекламаций от заказчика.

В чём причина? Неправильный выбор материала? Недостаточная точность оборудования? Неквалифицированность оператора?

Всё это возможно. Но в подавляющем большинстве случаев виновник один — слишком малый радиус гиба.

При гибке наружные волокна материала испытывают растяжение. Чем меньше радиус, тем сильнее растяжение. Когда деформация растяжения превышает предельное относительное удлинение материала, трещина неизбежна. Это простая и понятная физика, но на практике многие инженеры осознают проблему только после того, как деталь уже треснула, а партия пошла в брак.

Так какой же радиус гиба считать достаточным? Каков «минимальный радиус гиба»? Существует ли удобная справочная таблица, к которой можно обратиться в любой момент? Эта статья системно разберёт физические причины трещин при гибке, свойства материалов и методы технологического контроля, чтобы помочь вам полностью избежать этой проблемы ещё на этапе проектирования.

II. Физические принципы образования трещин при гибке: почему слишком малый радиус недопустим?

2.1 Что происходит с материалом при гибке

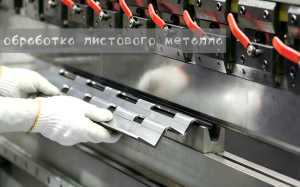

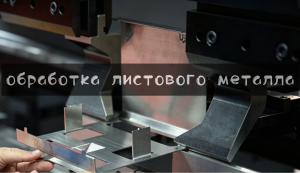

Гибка листового металла — это процесс пластической деформации. При нажатии верхнего пуансона листогибочного пресса материал в зоне изгиба подвергается интенсивной деформации: внутренние слои сжимаются, материал накапливается и утолщается; наружные слои растягиваются, материал истончается и вытягивается.

Основная проблема — на наружной стороне. Чем меньше радиус гиба, тем сильнее вытягиваются наружные волокна, тем больше локальная деформация растяжения. Можно представить это так: радиус гиба работает как «рычаг растяжения» — чем меньше радиус, тем сильнее рычажный эффект, тем интенсивнее вынужденное удлинение наружных волокон. Когда деформация растяжения превышает предельное удлинение материала, на внешней поверхности в зоне максимальных напряжений возникают микротрещины. Эти трещины обычно распространяются вдоль линии гиба, а в тяжёлых случаях проходят по всей длине изгиба, полностью разрушая деталь. В экстремальных ситуациях можно даже услышать характерный «щелчок» — звук разрушения материала.

2.2 Точное определение минимального радиуса гиба

Минимальный радиус гиба — это наименьший радиус внутреннего закругления, при котором на наружных волокнах материала не появляются видимые глазу трещины. В инженерной практике его обычно выражают в долях толщины листа, например: «1.0t» означает минимальный радиус, равный одной толщине листа, «2.0t» — двум толщинам.

Ключевое понимание: минимальный радиус гиба не является фиксированной физической константой. Он зависит от типа материала, термической обработки, направления волокон, качества поверхности и угла гиба. Один и тот же материал в отожжённом состоянии можно гнуть с малым радиусом, а в наклёпанном — он может треснуть при малейшей попытке. Вдоль направления волокон радиус может быть меньше, поперёк — требуется значительно больший радиус. Кроме того, угол гиба также влияет на минимальный радиус: требования к растяжению наружных слоёв при гибке на 90° и на острый угол различны. Поэтому справочные таблицы дают ориентировочные значения, а в реальном производстве решение должно приниматься с учётом конкретных условий.

III. Ключевые факторы, влияющие на минимальный радиус гиба

3.1 Тип материала — основа пластичности

Разница в пластичности различных материалов огромна — это самый фундаментальный фактор, влияющий на минимальный радиус гиба. Углеродистые стали имеют относительное удлинение до 30% и более, материал может выдержать значительную деформацию до разрушения, поэтому их можно гнуть с малым радиусом без трещин. Твёрдые алюминиевые сплавы (например, 7075-T6) имеют удлинение всего 7-10%, они очень чувствительны к радиусу гиба, и малейшая ошибка приводит к трещинам. Среднеуглеродистые стали (например, 45#) занимают промежуточное положение с удлинением около 15-20%, и их минимальный радиус гиба находится между указанными выше.

Влияние типа материала обусловлено кристаллической структурой и легирующими элементами. Аустенитные нержавеющие стали с гранецентрированной кубической решёткой обладают отличной пластичностью, тогда как титановые сплавы с гексагональной плотноупакованной решёткой относительно хрупки и твёрды. Легирующие элементы также существенно меняют деформируемость: добавление меди, магния, цинка повышает прочность, но одновременно снижает пластичность. Поэтому при выборе материала нельзя ориентироваться только на прочность и твёрдость — необходимо обязательно оценивать технологичность материала при гибке, сочетая требования к прочности и технологичности.

3.2 Состояние материала — небо и земля между мягким и твёрдым

Один и тот же материал в разных состояниях имеет совершенно разные характеристики гибки. В отожжённом (мягком) состоянии после рекристаллизационного отжига структура зерна однородна, плотность дислокаций низка, запас деформационной способности высок, пластичность хорошая. В наклёпанном (твёрдом) состоянии при холодной прокатке или волочении внутри материала возникает сильная дислокационная структура, искажение кристаллической решётки, число подвижных дислокаций резко снижается, материал становится хрупким.

Например, одна и та же нержавеющая сталь SUS304 в отожжённом состоянии имеет минимальный радиус гиба около 2.0t, а в состоянии полунаклёпа (1/2 hard) он может составлять 3.0t-4.0t — разница почти вдвое. При закупке необходимо обязательно указывать состояние материала в технических требованиях, чтобы избежать скрытого риска «замены мягкого материала твёрдым». Под этим понимается ситуация, когда поставщик без согласования заменяет мягкий материал на твёрдый — прочность и твёрдость соответствуют нормам, но при гибке детали начинают трескаться, и причину трудно установить. Поэтому состояние материала должно быть чётко зафиксировано в контракте на поставку.

3.3 Направление волокон — самый недооцениваемый фактор

Это самый недооцениваемый, но крайне важный фактор в инженерной практике. В процессе прокатки кристаллиты вытягиваются вдоль направления прокатки, формируя «волокнистую структуру», подобную текстуре древесины. Эта волокнистая структура имеет ярко выраженную анизотропию: при гибке вдоль волокон зерна дополнительно вытягиваются в направлении нагрузки, деформационная совместимость хорошая, риск трещин низкий. При гибке поперёк волокон поверхности раздела между зёрнами оказываются непосредственно под действием растягивающих напряжений, их связь слабее, и трещины легче распространяются по границам зёрен.

На практике минимальный радиус гиба одного и того же материала вдоль волокон может составлять всего половину от поперечного — разница, которую нельзя игнорировать. Например, у алюминиевого листа 5052-H32 минимальный радиус вдоль волокон составляет около 1.0t, а поперёк волокон может потребоваться 2.0t. Поэтому при раскрое следует по возможности ориентировать линию гиба вдоль направления прокатки. Если конструктивно требуется гибка поперёк волокон, необходимо соответственно увеличить радиус гиба или скорректировать выбор материала.

3.4 Качество поверхности — «стартовая линия» для трещин

Царапины, заусенцы после резки, микротрещины на кромках — всё это концентраторы напряжений. В процессе гибки эти микроскопические дефекты становятся предпочтительными местами зарождения трещин, значительно снижая фактическую деформационную способность материала. Эксперименты показывают, что при одинаковом материале и толщине минимальный радиус гиба на образцах с чистой поверхностью составляет всего около 70% от образцов с шероховатой поверхностью.

Своевременное удаление заусенцев после резки и зачистка кромок — хотя и кажутся мелкими операциями, но они существенно снижают риск трещин. Для таких чувствительных к поверхностным дефектам материалов, как нержавеющая сталь и твёрдый алюминий, этот шаг особенно важен. Некоторые современные производства дополнительно снимают фаски или полируют кромки перед гибкой, чтобы полностью устранить потенциальные источники трещин.

3.5 Угол гибки — чем больше угол, тем выше требования

Это дополнительный фактор, который часто упускают из виду. Угол гибки также влияет на минимальный радиус. Гибка на 90° и на 135° предъявляют разные требования к растяжению наружных слоёв. Теоретически, чем больше угол гибки (чем ближе к 180°), тем сильнее наружные слои должны растягиваться. Однако на практике наиболее распространена гибка на 90°, и большинство справочных таблиц ориентированы именно на неё.

Для гибки на острый угол (менее 90°) или на тупой угол (более 90°) рекомендуется увеличивать минимальный радиус на 10-20% сверх справочного значения. Если изделие предполагает гибку не на 90°, лучше провести специальную проверку на стадии опытного образца, чтобы убедиться в надёжности параметров процесса.

IV. Справочная таблица минимальных радиусов гиба для распространённых материалов

В таблице ниже приведены рекомендуемые минимальные радиусы гиба для распространённых материалов в отожжённом или мягком состоянии. Важное предупреждение: эти значения являются теоретическими минимумами, полученными в лабораторных условиях. В реальном серийном производстве рекомендуется применять коэффициент запаса 1,2-1,5.

Железное правило проектирования: не используйте предельные значения без необходимости. Если на чертеже указан радиус меньше табличного значения, обязательно заранее согласуйте это с производством, чтобы избежать ситуации, когда деталь уже запущена в работу, а изготовление невозможно.

V. Как избежать трещин при гибке в проектировании листовых деталей

5.1 Стадия проектирования — устранение проблемы в зародыше

При 3D-моделировании выработайте привычку: добавляйте скругления на все линии гиба, причём радиус скругления должен быть не меньше рекомендуемого минимального радиуса гиба для данного материала. Это не просто требование норм проектирования, а первый и главный барьер, обеспечивающий технологичность детали. Правильно назначенное скругление без каких-либо дополнительных затрат полностью исключает риск трещин.

Если конструктивное пространство не позволяет сделать большой радиус (например, из-за интерференции с другими деталями, ограничений по внешнему виду или функциональным требованиям), можно рассмотреть альтернативы:

Смена материала: без ущерба для основных эксплуатационных свойств выбрать более пластичный материал. Например, заменить твёрдый алюминий 7075-T6 на обычный 5052-H32, а среднеуглеродистую сталь 45# на низкоуглеродистую Q235. Прочность снизится, но пластичность существенно вырастет, и технологичность гибки заметно улучшится.

Изменение направления гибки: при раскрое ориентировать линию гиба по возможности вдоль направления прокатки. Это нулевая по стоимости оптимизация — достаточно просто обратить внимание на раскрой, чтобы получить значительный эффект.

Применение рифления (строжки): предварительное снятие материала по линии гиба, чтобы деформация стала более локализованной и управляемой, что снижает риск трещин. Рифление особенно эффективно для толстых листов и высокопрочных материалов.

5.2 Технологическая компенсация — меры, когда изменить конструкцию уже нельзя

Когда чертёж уже утверждён, конструкцию изменить нельзя, а заказчик не согласен на правки, можно применить технологические приёмы, чтобы снизить риск трещин:

Рифление (строжка): по линии гиба снаружи снимается V-образная канавка, локально утоньшающая материал и изменяющая путь деформации. Глубина и угол канавки должны быть точно рассчитаны в зависимости от толщины и свойств материала: слишком мелко — эффект незначителен, слишком глубоко — может снизиться прочность детали.

Предварительный нагрев: локальный нагрев материала повышает его пластичность и снижает сопротивление деформации. Особенно эффективен для нержавеющей стали и титана. Температура должна строго контролироваться: слишком низкая — эффекта нет, слишком высокая — окисление или рост зерна. Рекомендуемый диапазон: 150–200°C для нержавеющей стали, 100–150°C для алюминиевых сплавов (уточняется экспериментально).

Стопорные отверстия: предварительное сверление малых отверстий по концам линии гиба, которые предотвращают распространение трещин. Диаметр отверстий обычно составляет 1,5–2 толщины листа, располагаются они вплотную к концам линии гиба. Это простое и эффективное средство, особенно когда концы линии гиба близки к кромке.

Многоступенчатая гибка: замена одного прохода на большой угол несколькими последовательными проходами с постепенным увеличением угла, что уменьшает деформацию за один проход. Увеличивает время обработки, но для труднодеформируемых материалов это оправданное решение.

5.3 Контроль и опытное производство — устранить проблему до запуска серии

Перед запуском серийного производства обязательно изготовьте первый образец и проведите полный контроль — это последний рубеж защиты от массового брака:

Измерьте внутренний радиус гиба радиусомером, проверьте соответствие чертежу и правильность выбора пуансона

Осмотрите наружную поверхность в зоне гиба под лупой или стереомикроскопом на наличие микротрещин, особенно в центральной части по линии гиба

Проверьте угол гиба и контролируйте величину пружинения

Для ответственных деталей рекомендуется цветная дефектоскопия или магнитопорошковый контроль для выявления скрытых трещин

Если на первом образце появились трещины, немедленно остановитесь и не продолжайте производство. Обычные корректирующие действия: замена пуансона на больший радиус, снижение скорости гибки, увеличение смазки, регулировка раскрытия матрицы. Только после того, как первый образец полностью соответствует требованиям, можно запускать серию. Это правило кажется простым, но оно выстрадано многими производствами на горьком опыте — одна мысль «давай сначала сделаем, а там посмотрим» часто оборачивается списанием всей партии.

VI. Типичные заблуждения и как их избежать

На практике многие проблемы с трещинами при гибке возникают не из-за недостатка технологических знаний, а из-за укоренившихся ошибочных представлений. Ниже приведены три самых распространённых и опасных заблуждения.

❌ Заблуждение 1: «Острый инструмент проще и дешевле»

Некоторые конструкторы, стремясь упростить конструкцию оснастки и снизить затраты, делают пуансон с как можно меньшим радиусом или вообще острым. Но острый инструмент означает радиус, близкий к нулю — экстремальную концентрацию напряжений и резкое повышение риска трещин. При гибке наружные волокна материала практически «разрываются», а не «сгибаются» — вероятность трещин приближается к 100%. Расплата за эту «простоту» — брак всей партии и затраты на переделку, в разы превышающие стоимость экономии на оснастке.

Правильный подход: при соблюдении функциональных требований к изделию скругление пуансона должно быть максимально возможным. Каждое увеличение радиуса снижает концентрацию напряжений и повышает надёжность гибки. Радиус оснастки должен быть не меньше рекомендуемого минимального радиуса для данного материала. Если вы не уверены — берите больше: лучше перестраховаться, чем рисковать.

❌ Заблуждение 2: «Чем твёрже материал, тем лучше»

Многие инженеры считают, что высокая твёрдость — это высокая прочность и хорошее качество, и при выборе материала всегда тяготеют к более твёрдым. Но высокая твёрдость действительно даёт высокую прочность, но одновременно означает низкую пластичность, чувствительность к деформации и узкий технологический диапазон. Если гнаться за высокой прочностью без соответствующего увеличения радиуса гиба, трещины неизбежны — вопрос только времени.

Высокопрочные материалы требуют больших радиусов — это фундаментальный закон проектирования листовых деталей. Например, алюминиевый сплав 7075-T6 в два с лишним раза прочнее 5052-H32, но его минимальный радиус в 4–5 раз больше. Если при проектировании учитывать только прочность, игнорируя технологические ограничения, трещины станут обычным делом. Правильная стратегия: при обеспечении требуемой прочности предпочтение следует отдавать материалу с лучшей технологичностью, а не наоборот — сначала выбирать твёрдый материал, а потом мучиться с его обработкой.

❌ Заблуждение 3: «Для одного материала все направления одинаковы»

Это самое опасное заблуждение, ведущее к массовым бракам. Направление прокатки определяет ориентацию зёрен: вдоль волокон зёрна вытянуты, деформационная совместимость хорошая; поперёк волокон поверхности раздела зёрен оказываются под растяжением и легче разрушаются. Минимальный радиус для одного и того же материала может различаться вдоль и поперёк волокон в два раза.

При закупке необходимо чётко указывать поставщику требования к направлению гибки, а на чертеже стрелками или текстом делать пометки: «линия гиба должна совпадать с направлением прокатки» или «гибка поперёк волокон, радиус не менее X толщин». Если поставщик не может гарантировать ориентацию, необходимо при входном контроле проверять направление простым пробным изгибом. Эта процедура кажется утомительной, но один массовый брак по этой причине обойдётся дороже, чем многие часы тщательного контроля. Ошибка в направлении — и все усилия напрасны.

Дополнительное предупреждение: заблуждение 4 — «пробная партия только после того, как уже пошли трещины»

Это самая досадная и предотвратимая ошибка. Многие производства спохватываются, только когда в серии пошли трещины, и начинают судорожно делать пробные образцы — но поздно: материал уже нарезан, оснастка сделана, сроки горят. Правильная последовательность: перед запуском любой новой детали, нового материала или новой оснастки в серию обязательно должна быть изготовлена пробная партия (первый образец) для проверки. Это железное правило листовой штамповки, без исключений.

VII. Заключение: запомните три цифры — и забудьте о трещинах при гибке

Вернёмся к главному вопросу: почему ваша деталь трескается при гибке?

Ответ прост: радиус гиба недостаточен.

Трещины при гибке — не мистика, а инженерная задача с чёткими физическими законами. Понимание механизма деформации растяжения при гибке, обращение к справочным данным по минимальным радиусам для разных материалов, учёт технологических ограничений на стадии проектирования — всё это можно и нужно делать на этапе чертежа, а не после того, как партия пошла в брак.

Запомните три ключевые цифры:

Низкоуглеродистая и обычная сталь (Q235, SPCC): минимальный радиус гиба ≥ 0.5t

Нержавеющая сталь (SUS304, SUS301): минимальный радиус гиба ≥ 2.0t

Твёрдый алюминий / высокопрочные сплавы (7075-T6, 2024-T3): минимальный радиус гиба ≥ 4.0t

Эти три цифры — абсолютный минимум, а не рекомендуемое значение. В серийном производстве обязательно закладывайте запас 20–30% сверх этих значений. Выше минимума — зона безопасности, ниже — сплошные риски.

И запомните девять слов: «Запас, направление, первый образец».

Запас: закладывайте достаточный радиус гиба, не испытывайте судьбу на пределе

Направление: всегда учитывайте направление волокон — гните вдоль них

Первый образец: перед серией обязательно пробная партия, чтобы устранить проблемы до старта

Эти три привычки помогут вам избежать 95% проблем с трещинами при гибке, и путь от чертежа до готового изделия будет гладким и предсказуемым.
