Компрессионное формование vs. Литьё жидкого силикона: когда пора менять технологию?

I. Введение: два пути формовки силиконовых изделий

Силиконовые изделия повсеместно встречаются в современной промышленности — водонепроницаемые уплотнительные кольца для смартфонов, мягкие соски для детских бутылочек, термостойкие прокладки для автомобильных двигателей, ответственные уплотнения для медицинского оборудования, гипоаллергенные ремешки для носимых устройств. Все эти изделия сделаны из силикона, но технологии их производства могут быть совершенно разными.

Существуют два основных технологических маршрута для производства силиконовых изделий: компрессионное формование и литьё жидкого силикона под давлением.

Компрессионное формование — это самая традиционная и базовая технология формовки силикона: оператор помещает предварительно отвешенный твёрдый силикон (HCR, высокотемпературный вулканизируемый силиконовый каучук) в нагретую полость формы, смыкает форму и создаёт давление, под воздействием тепла и давления силикон вулканизируется. Оборудование простое, формы дёшевы, технологический порог низок, поэтому этот метод до сих пор широко используется на многих малых и средних предприятиях, особенно для мелкосерийного производства и крупногабаритных изделий.

Литьё жидкого силикона под давлением — это современная технология, бурно развивающаяся в последние три десятилетия: двухкомпонентный жидкий силикон (LSR) дозируется прецизионными насосами, смешивается в статическом смесителе и под высоким давлением впрыскивается в герметичную нагретую форму, где быстро вулканизируется. Эта технология отличается высокой степенью автоматизации, превосходной точностью и высокой производительностью, являясь основным методом производства высококачественных силиконовых изделий и крупносерийного производства.

Перед инженерами часто встают вопросы:

Новый продукт только запускается, годовой объём не определён — какую технологию выбрать?

Заказы растут год от года — когда переходить с компрессионного формования на литьё под давлением?

Не приведёт ли ошибка в выборе к потере конкурентоспособности?

В этой статье мы системно сравним компрессионное формование и литьё жидкого силикона под давлением с трёх точек зрения: технологические принципы, структура затрат и экономическая точка безубыточности, чтобы помочь вам принять правильное решение о «смене трека» в нужный момент.

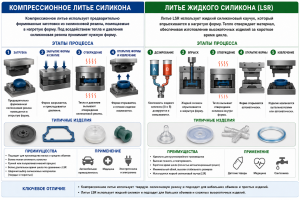

II. Краткий обзор двух технологий: принципы и процессы

2.1 Компрессионное формование

Компрессионное формование — самая старая технология в области формовки силикона, её история насчитывает почти столетие. Процесс выглядит следующим образом:

Оператор предварительно отвешивает твёрдый силикон (HCR) по расчётному весу каждой детали — обычно требуется точность ±1% – ±2%, чтобы гарантировать полное заполнение полости без избыточных отходов. Затем отвешенный материал вручную помещается в полость формы, нагретую до 160–190°C. После смыкания формы под действием высокой температуры и давления (10–25 МПа) силикон течёт и заполняет каждый уголок полости. Через 3–10 минут вулканизации форма раскрывается, изделие извлекается, и облой удаляется вручную.

Одним словом: просто, дёшево, подходит для малых серий и крупных деталей.

Ключевые характеристики:

Низкие инвестиции в оборудование: гидравлический пресс стоит значительно дешевле LSR-инжекционной машины, порог входа низок

Низкая стоимость оснастки: конструкция формы проста, сложность обработки невелика, стоимость составляет около 30–50% от стоимости формы для LSR

Высокая зависимость от ручного труда: взвешивание, загрузка, извлечение, обрезка облоя — все операции требуют ручного труда

Типичный цикл: 3–10 минут на один цикл, плюс время на постобработку, общая эффективность невысока

Подходит для крупных размеров: нет ограничений по объёму впрыска, можно изготавливать изделия диаметром более 500 мм

Тип материала: твёрдый HCR силикон, требующий предварительного смешивания и формования заготовок

2.2 Литьё жидкого силикона под давлением

Литьё жидкого силикона под давлением — наиболее современная технология в области формовки силикона, особенно подходящая для производства прецизионных, сложных и крупносерийных силиконовых изделий. Процесс выглядит следующим образом:

Две независимые системы подачи содержат компонент A (с платиновым катализатором) и компонент B (с сшивающим агентом). Прецизионные дозирующие насосы подают компоненты в точном соотношении 1:1 в статический смеситель для тщательного смешивания. Смешанный жидкий силикон через систему холодных каналов (поддерживаемую при 20–30°C для предотвращения преждевременной вулканизации) под высоким давлением (10–30 МПа) впрыскивается в герметичную форму, нагретую до 160–200°C. Жидкий силикон быстро течёт и точно заполняет каждую деталь полости, вулканизация завершается за 15–90 секунд. После раскрытия формы изделие автоматически извлекается, практически без облоя, не требует ручной обрезки и может поступать на следующую операцию.

Одним словом: прецизионно, высокоэффективно, подходит для крупных серий и сложных деталей.

Ключевые характеристики:

Высокие инвестиции в оборудование: LSR-инжекционная машина плюс система холодных каналов — значительные первоначальные вложения

Высокая стоимость оснастки: прецизионная стальная форма, высокие требования к точности обработки, длительный цикл изготовления

Высокая степень автоматизации: полностью автоматизированное замкнутое производство, один оператор может обслуживать несколько машин

Чрезвычайно высокое использование материала: без облоя и литников, комплексное использование превышает 99%

Подходит для миниатюрных прецизионных деталей: возможно формование тонкостенных изделий толщиной менее 0,5 мм

Тип материала: жидкий LSR (двухкомпонентный), не требует предварительного смешивания, подаётся непосредственно в машину

III. Сравнительная таблица ключевых различий

Ниже приведено сравнение двух технологий по десяти ключевым параметрам:

Из таблицы хорошо видно: компрессионное формование — это «человекозависимая» технология, а литьё LSR — «оборудованиезависимая». В первом случае качество и стоимость сильно зависят от опыта и стабильности работы оператора; во втором — качество и стоимость определяются точностью оборудования и качеством оснастки, и после настройки процесс стабильно повторяется.

IV. Анализ точки безубыточности: когда менять технологию?

4.1 Суть различий в структуре затрат

Понимание различий в структуре затрат двух технологий — это экономическая основа для принятия правильного решения.

Структура затрат компрессионного формования: низкие постоянные затраты + высокие переменные затраты

Низкие постоянные затраты: оснастка дёшева (обычно 30–100 тыс. юаней), оборудование простое (гидравлический пресс значительно дешевле инжекционной машины)

Высокие переменные затраты: каждая деталь требует ручных операций (взвешивание, загрузка, извлечение, обрезка облоя); потери материала 8–15% (облой удаляется и не может быть использован повторно)

Слабый эффект снижения предельных затрат: при росте объёма производства трудозатраты растут практически линейно, сложно значительно снизить себестоимость единицы за счёт эффекта масштаба

Вывод: чем меньше объём производства, тем очевиднее преимущество компрессионного формования по постоянным затратам; но по мере роста объёма переменные затраты на труд и материал продолжают накапливаться

Структура затрат литья LSR: высокие постоянные затраты + крайне низкие переменные затраты

Высокие постоянные затраты: оснастка дорога (обычно 120–500 тыс. юаней), высокие инвестиции в оборудование (LSR-инжекционная машина + система холодных каналов)

Крайне низкие переменные затраты: полностью автоматизированное производство, почти нет затрат на ручной труд; использование материала превышает 99% (без облоя, холодные каналы без отходов); короткий цикл производства, низкие удельные энергозатраты

Сильный эффект снижения предельных затрат: чем больше объём, тем тоньше распределяются амортизация оборудования и оснастки, себестоимость единицы продолжает снижаться

Вывод: чем выше объём производства, тем заметнее преимущество LSR по переменным затратам; при достаточном объёме высокие первоначальные затраты полностью амортизируются

Кривые совокупных затрат двух технологий обязательно пересекутся в некоторой точке — это экономическая точка безубыточности для «смены трека». До этой точки совокупные затраты на компрессионное формование ниже; после неё — ниже затраты на литьё LSR.

4.2 Ориентировочные значения критического объёма производства

Разные источники дают разные оценки критического объёма. Обобщая отраслевой опыт, рекомендации производителей оборудования и технологический анализ, можно получить следующий диапазон:

Критический объём никогда не является фиксированным числом — он зависит от множества факторов:

Сложность детали: чем сложнее конструкция (многогнёздность, многоступенчатые уплотнительные кромки, мелкие зубья), тем раньше проявляются преимущества LSR. Сложные уплотнения требуют прецизионной оснастки и стабильного заполнения, а при компрессионном формовании ручные операции не гарантируют стабильности, поэтому критическая точка смещается влево. Для многокромочного уплотнения, где обрезка облоя значительно увеличивает трудозатраты, критическая точка может сместиться с 50 тыс. до 10–20 тыс. штук.

Требования к точности: чем жёстче допуски (в пределах ±0,05 мм), тем более необходимо LSR. Точность при компрессионном формовании зависит от положения заготовки при ручной загрузке, колебаний усилия смыкания и других факторов, и трудно стабильно удовлетворять высоким требованиям. При высоких требованиях к точности, даже при объёме в несколько тысяч штук, может потребоваться LSR — поскольку компрессионное формование может просто не обеспечивать стабильное достижение требуемой точности, а процент брака резко возрастает.

Стоимость материала: стоимость специальных силиконов (пищевых, медицинских, токопроводящих, фторсиликонов) в 3–10 раз выше, чем у стандартного силикона. Разница в использовании материала даёт ещё больший разрыв в затратах, и критическая точка значительно смещается влево — для дорогих материалов даже при 10–20 тыс. штук в год LSR может оказаться экономичнее, поскольку экономия материала компенсирует разницу в стоимости оснастки.

Стоимость рабочей силы: в регионах с высокой стоимостью труда (Европа, США, Япония) доля затрат на ручной труд при компрессионном формовании очень велика, и критическая точка для перехода на LSR значительно снижается. В Китае, где стоимость труда относительно ниже, критическая точка сдвигается вправо. Однако с ростом стоимости труда в Китае эта точка постепенно смещается влево.

Необходимость формовки с закладными элементами: для деталей, требующих формовки с металлическими закладными (электронные разъёмы, корпуса датчиков), LSR позволяет полностью автоматизировать процесс, производительность в 5–10 раз выше, чем при компрессионном формовании, критическая точка резко снижается. Для таких деталей даже при годовом объёме 5 000 штук LSR может оказаться более экономичным.

Общий вывод: типичный диапазон критического объёма — 20–100 тыс. штук в год. Чем сложнее деталь, выше требования к точности, дороже материал и рабочая сила — тем ниже критическая точка.

V. Рамки принятия решений: когда что выбирать

5.1 Сценарии, где предпочтительнее компрессионное формование

В следующих случаях компрессионное формование является более разумным выбором:

Годовой объём менее 5 000 штук: срок окупаемости инвестиций в оснастку разумен, дорогая оснастка для LSR не может быть эффективно амортизирована. В этом диапазоне совокупная себестоимость единицы при компрессионном формовании обычно ниже.

Простая конструкция детали, большая толщина стенки (>5 мм): простая конструкция не позволяет в полной мере использовать преимущества LSR по точности и производительности. Толстостенные детали легче заполняются при компрессионном формовании, и хотя время вулканизации дольше, общие затраты всё же приемлемы.

Ограниченный бюджет на оснастку (<200 тыс. юаней): стоимость оснастки для компрессионного формования составляет от трети до половины стоимости LSR-оснастки, что снижает финансовую нагрузку и подходит для стартапов или проектов с ограниченным бюджетом.

Крупногабаритные детали (>500 мм): для очень крупных деталей существуют ограничения по объёму впрыска в LSR-машинах (обычно не более 6 000 г), компрессионное формование более гибко и не ограничено характеристиками оборудования.

Быстрое получение образцов (7–15 дней): цикл изготовления оснастки для компрессионного формования короче, что подходит для быстрой проверки концепции и мелкосерийных пробных партий, позволяя получить образцы в кратчайшие сроки.

Конструкция ещё не утверждена, частые изменения: оснастку для компрессионного формования легче и дешевле модифицировать, тогда как доработка LSR-оснастки дорога и длительна. На ранних стадиях частых итераций компрессионное формование — более экономичный выбор.

5.2 Сценарии, где предпочтительнее литьё LSR

В следующих случаях литьё LSR является более правильным инвестиционным решением:

Годовой объём превышает 50 000 штук: объём достаточен для амортизации высоких затрат на оснастку и оборудование, преимущество по переменным затратам становится значительным. Чем выше объём, тем очевиднее общее преимущество LSR по затратам.

Сложная конструкция, тонкие стенки (<1 мм), мелкие элементы: высокая текучесть LSR позволяет заполнять сложные детали, тогда как твёрдый силикон при компрессионном формовании имеет плохую текучесть и не может заполнить мелкие элементы. Микро-уплотнительные кромки, мелкие зубья и другие элементы могут быть стабильно отформованы только на LSR.

Высокие требования к точности (±0,05 мм и выше): неопределённость ручных операций при компрессионном формовании не позволяет стабильно удовлетворять высоким требованиям к точности. Автоматизированное производство на LSR и прецизионная оснастка обеспечивают стабильное качество.

Необходимость формовки с металлическими закладными или многослойными материалами: LSR позволяет полностью автоматизировать процесс формовки с закладными, обеспечивая высокую производительность и качество, тогда как при компрессионном формовании закладные устанавливаются вручную, что снижает эффективность и точность.

Отрасли с высокими требованиями к чистоте (медицина, пищевая промышленность, электроника): полностью герметичный автоматизированный процесс LSR сводит к минимуму риск загрязнения, что подходит для производства в чистых помещениях. При компрессионном формовании множество ручных операций повышает риск загрязнения.

Долгосрочная оптимизация производственных затрат: при стабильном и растущем годовом объёме общее преимущество LSR по затратам будет усиливаться с ростом объёма. Для зрелых проектов с длительным жизненным циклом LSR является более выгодным долгосрочным выбором.

Многогнёздное крупносерийное производство: LSR-оснастка может быть многогнёздной (4–64 гнезда), производительность за один цикл значительно выше, чем при компрессионном формовании, эффективность возрастает кратно.

5.3 Стратегии для «серой зоны» (5 000–50 000 штук/год)

Когда годовой объём попадает в этот диапазон, не существует «единственно правильного» ответа — необходимо взвешенно оценивать конкретные условия. Вот три可行的 стратегии:

Стратегия 1: начать с компрессионного формования, перейти на LSR после выхода на объём

Это самая надёжная стратегия. Сначала запустить проект на компрессионном формовании, проверить рынок и технологию, а после стабильного роста заказов инвестировать в LSR.

Подходит для: проектов с неопределёнными рыночными перспективами, где нужно сначала проверить спрос и технологическую осуществимость

Преимущества: низкие первоначальные инвестиции, малый риск, возможность масштабирования по мере поступления реальных заказов

Недостатки: двойные затраты на оснастку (дважды), общие затраты несколько выше, но риск эффективно распределён

Применение: стартапы, выход на новые рынки, частая итерация продуктов

Стратегия 2: использовать трансферное формование (Transfer Molding) как переходную технологию

Трансферное формование занимает промежуточное положение между компрессионным формованием и литьём под давлением, сочетая черты обеих технологий — оснастка проще, чем для LSR, но сложнее, чем для компрессионного формования; степень автоматизации находится между ними.

Подходит для: промежуточных состояний, когда точность компрессионного формования недостаточна, но инвестиции в LSR слишком велики

Преимущества: умеренные единовременные затраты, стоимость оснастки составляет около 60–70% от LSR, позволяет выдерживать объёмы до десятков тысяч штук в год

Применение: проекты со средними требованиями к точности и средними объёмами в переходный период

Стратегия 3: сразу инвестировать в LSR, получить долгосрочное преимущество за счёт более высоких первоначальных вложений

Это самая агрессивная стратегия. Инвестировать в LSR на этапе средних объёмов, чтобы получить долгосрочное снижение производственных затрат.

Подходит для: проектов с ясным рыночным спросом, средним текущим объёмом, но явной тенденцией к росту

Преимущества: одношаговое решение, избегает повторного изготовления оснастки, минимальные долгосрочные общие затраты

Недостатки: высокое давление на первоначальный капитал, требуется сильный денежный поток

Применение: проекты с долгосрочными контрактами, проекты с подтверждёнными рыночными прогнозами, продукты с длительным жизненным циклом

Ключевая рекомендация: использовать реальные данные по конкретному проекту для расчёта затрат, а не полагаться на общие рекомендации или опыт. Соберите фактические данные: коммерческие предложения на оснастку, цены на материалы, местную стоимость рабочей силы, амортизацию оборудования и т.д. Постройте кривые затрат для двух технологий в зависимости от ожидаемого объёма и найдите свою критическую точку. Каждый проект уникален, и только решение, основанное на данных, является надёжным.

VI. Типичные заблуждения и как их избежать

❌ Заблуждение 1: «Литьё LSR всегда лучше компрессионного формования, выбирай его»

Это самое распространённое ошибочное мнение. Литьё LSR — не «более продвинутая» технология, а «более подходящая для крупных серий». При годовом объёме 500 штук выбор LSR может привести к тому, что себестоимость единицы окажется в несколько раз выше, чем при компрессионном формовании, поскольку высокие затраты на оснастку и амортизацию оборудования распределяются на небольшое количество изделий. Технологии не бывают «лучше» или «хуже» в абсолютном смысле — есть только «более подходящие» и «менее подходящие». Выбирайте не «передовое», а «подходящее».

❌ Заблуждение 2: «Компрессионное формование не может делать сложные детали»

Точность компрессионного формования действительно ниже, но с помощью многогнёздной конструкции, оптимальных технологических параметров (вентиляция, оптимизация кривой вулканизации) и точной обработки оснастки многие детали со средними требованиями к точности могут быть изготовлены компрессионным формованием. Однако мелкие элементы (зубья тоньше 0,3 мм, микро-уплотнительные кромки) и очень тонкие стенки (<1 мм) настоятельно рекомендуются для LSR — твёрдый силикон плохо течёт и не может заполнить такие прецизионные участки, а даже если и заполнит, стабильность качества не гарантирована.

❌ Заблуждение 3: «Переходить на LSR нужно только при объёме от 100 тысяч штук»

Критическая точка не является фиксированным значением в 100 тысяч штук. Для высокоточных миниатюрных деталей (уплотнения для медицинских датчиков, уплотнительные кольца для электронных разъёмов) преимущества LSR могут проявиться уже при 5 000–10 000 штук в год. Для сложных деталей с закладными элементами критическая точка может опуститься до 5 000 штук. А для простых крупных прокладок критическая точка может сместиться до 200 тысяч штук и выше. Ключевой принцип — использовать реальные данные, а не универсальные цифры.

❌ Заблуждение 4: «У LSR нет облоя, значит, и материалы, и оснастка дёшевы»

Использование материала при LSR действительно высокое, но «отсутствие облоя» не означает, что оснастка дешёвая. Напротив, для достижения безоблойности и высокой точности LSR предъявляет очень высокие требования к точности сопряжения плоскостей разъёма, конструкции холодных каналов, вентиляционным структурам и т.д., что делает стоимость оснастки значительно выше. Нельзя смотреть только на экономию материала — нужно учитывать и затраты на оснастку.

❌ Заблуждение 5: «Начать с компрессионного формования, а потом перейти на LSR — это пустая трата денег»

Начать с компрессионного формования, а затем перейти на LSR — на первый взгляд, «дважды платить за оснастку», но на самом деле это стратегия управления рисками. На раннем этапе проекта, когда рыночные перспективы неясны, а конструкция может ещё меняться, проверка малыми инвестициями гораздо экономичнее, чем крупные вложения «сразу и навсегда». Даже если в итоге будет переход на LSR, технологические данные и рыночная информация, накопленные на этапе компрессионного формования, — бесценный опыт, который нельзя получить иначе.

VII. Заключение

Между компрессионным формованием и литьём жидкого силикона под давлением не существует абсолютного «лучшего» — есть только «степень соответствия» в зависимости от объёма, сложности, требований к точности и бюджета.

Компрессионное формование = низкий порог входа, подходит для малых серий и простых деталей. Оснастка дёшева, оборудование простое, цикл короткий, но высокие трудозатраты, большие потери материала, ограниченная точность. Это идеальный выбор для старта и недорогой способ проверки рынка.

Литьё LSR = высокие инвестиции, высокая производительность, подходит для крупных серий и прецизионных деталей. Высокая эффективность, превосходная точность, экономия материала, но дорогая оснастка, крупное оборудование, высокие первоначальные вложения. Это неизбежный выбор для масштабного производства и высококлассных применений, позволяющий достичь минимальной себестоимости единицы при больших объёмах.

Критическая точка «смены трека» обычно находится в диапазоне 20–100 тысяч штук в год, конкретное значение зависит от сложности детали, требований к точности, стоимости материала и рабочей силы. Чем сложнее деталь, выше точность, дороже материал и рабочая сила — тем ниже критическая точка.

Три вопроса для принятия решения:

Годовой объём превысит 50 тысяч штук? → Если да, серьёзно рассмотрите LSR и начните собирать реальные данные для расчёта затрат

Деталь сложна или требует высокой точности (±0,05 мм и выше)? → LSR имеет очевидное преимущество, и даже при средних объёмах стоит серьёзно оценить этот вариант

Бюджет на оснастку ограничен, а объём неясен? → Начинайте с компрессионного формования, проверяйте рынок с малыми затратами, принимайте решения на основе реальных данных

«Смена трека» с компрессионного формования на LSR — это не просто технологическое «обновление», а стратегическое производственное решение, основанное на объёме, затратах и рыночном прогнозе. Универсального ответа не существует, но есть чёткая рамка для принятия решений: понимайте принципы, анализируйте данные, двигайтесь поэтапно — это и есть самый научный и экономичный подход к выбору технологии.
